Hoy es un día bastante importante para todos los que trabajamos en Gizcomputer, y es que aunque somos una web muy joven, gracias a la trayectoria conseguida por nuestra web matriz Gizlogic, hemos tenido la oportunidad de firmar nuestro primer NDA (contrato de confidencialidad). Y no se trata de un NDA cualquiera no, sino que gracias a MSI, uno de nuestros partners más importantes, hemos podido conocer de primera mano algunas de las características más importantes de la séptima generación de procesadores de Intel, cuya arquitectura se denomina Kaby Lake, y llega acompañada, como viene siendo habitual en los últimos años, de una nueva generación de chipsets, en este caso la serie 200. MSI no se ha limitado, como es normal, a cedernos un microprocesador para pruebas (un Intel i7 7700), sino que también hemos tenido la suerte de contar con nada más y nada menos que una placa base MSI Z270 Gaming M7, una de las placas más potentes y completas que este fabricante tiene para el sector “mainstream” (socket LGA 1151), y su placa más potente de la serie Gaming M, una maravilla de placa que nos ha dejado francamente sorprendidos para bien. Empezamos no sin antes deciros que es más que posible que ampliemos este artículo posteriormente con nuevas pruebas y datos.
Procesadores Kaby Lake: el que tiró a la basura el Tock Tick de Intel.
Bueno, si sois aficionados a este mundillo no os hace falta que os expliquemos demasiado que es Kaby lake, la última y más reciente arquitectura de la todopoderosa Intel, la cual llega para sustituir a los ya de por sí fenomenales Skylake de serie 6000. Para los que no estéis muy puestos, desde hace unos años Intel lleva aplicando una estrategia empresarial que consiste en crear una nueva arquitectura para posteriormente optimizarla en la generación siguiente con un tamaño de fabricación (litografía) menor.
Los procesadores Kaby Lake suponen la excepción a esta regla en mucho tiempo, ya que debido a los retrasos y problemas con el nuevo nodo de 10 nm, es la tercera arquitectura que repite un proceso de fabricación de 14 nm, estrenado con la arquitectura Broadwell y seguido con Skylake.
En este orden de cosas, no cabe esperar un incremento de rendimiento demasiado elevado respecto de la serie 6000, pero aún así, esta nueva serie llega con algunas optimizaciones interesantes y un nuevo chipset que le otorgan soporte para las últimas tecnologías de almacenamiento del mercado, como USB 3.1 de primera generación, un mayor número de líneas PCI 3.0 (ahora son 24 frente a las 20 de Skylake) o la novedosa tecnología OPTANE de Intel, la cual se encuentra aún en fase de desarollo y que promete unidades de almacenamiento con velocidades de auténtico vértigo gracias a la tecnología de memoria 3D XPoint, la cual pretende suceder a la memoria NAND flash que actualmente vemos en nuestros SSD.
Estructura del chip
Probando la MSI Z270 Gaming M7: más de todo para que no te falte de nada.
Así queda la MSI Z270 Gaming M7 montada en la Aerocool P7-C1.
Una vez hemos hablado un poco de las novedades de la nueva generación de procesadores y chipsets de Intel, llega el momento de centrarnos un poco en la MSI Z270 Gaming M7, una placa de gama alta que llega con casi cualquier extra que le puedas pedir, a excepción de la conectividad inalámbrica.
Esta placa base de la serie Gaming M de MSI (enfocada a videojuegos) es la más equipada de este serie y llega en una caja roja donde se puede ver el modelo y algunas de sus especificaciones más básicas en los laterales. Es es en la parte posterior donde nos encontramos con una completa información acerca de las tecnologías propietarias de MSI incluidas en la misma y algunas de sus capacidades de conexión y almacenamiento más relevantes.
Especificaciones técnicas de la MSI Z270 GAMING M7.
Aunque mas adelante podréis ver algunas fotos del manual, a continuación os mostramos de forma más limpia y resumida todas las funciones y conexiones de la MSI Z270 Gaming M7, para poder ver de un vistazo su excelente soporte tanto para USB (3 puertos USB 3.1 de segunda generación, dos atrás -a y c- y uno interno) como para almacenamiento, con 1 puerto U.2 y 3 puertos M.2 de hasta 32 Gbps que podremos combinar en RAID desde la BIOS hasta un máximo de 3 de ellos de forma indistinta, consiguiendo un ancho de banda teórico y monstruoso de 96 Gbps.
| MSI Z270 Gaming M7 |
|||||
|---|---|---|---|---|---|
| Procesadores compatibles y formato | |||||
| Procesadores compatibles | Soporta procesadores Intel Core i7/i5/i3, Pentium, Celeron 6ª y 7ª Gen para Socket LGA 1151 (Skylake Serie 6000 y KabyLake serie 7000) | ||||
| Formato |
ATX, (30.5 cm x 24.4 cm) / 9 agujeros de montaje
|
||||
| Chipset | |||||
| Modelo | Intel Z270 Express Chipset | ||||
| Interfaz de almacenamiento |
|
||||
| Puertos USB |
|
||||
| Soporte de memoria RAM | |||||
| Tipo de memoria/frecuencia máxima (oficial) |
|
||||
| Cantidad máxima admitida | 64GB | ||||
| Arquitectura | Dual Channel (Doble canal) | ||||
| Soporte memoria registrada |
|
||||
| Conectividad | |||||
| Interna |
|
||||
| Externa |
|
||||
| Audio | |||||
| Audio |
|
||||
| Chip de audio |
|
||||
| LAN | |||||
| LAN |
|
||||
| Zócalos de Expansión | |||||
|
|||||
| Multi-GPU | |||||
|
|||||
| Controlador E/S – Monitorización Hardware-Ventilación | |||||
| Controlador E/S |
|
||||
| Monitorización Hardware |
|
||||
| Ventilación |
|
||||
| Contenido de la caja | |||||
|
|||||
| Sistema Operativo | |||||
|
|||||
| Otros | |||||
| Game Boost, DDR4 Boost, VR Boost, X-Boost Mystic Light |
|||||

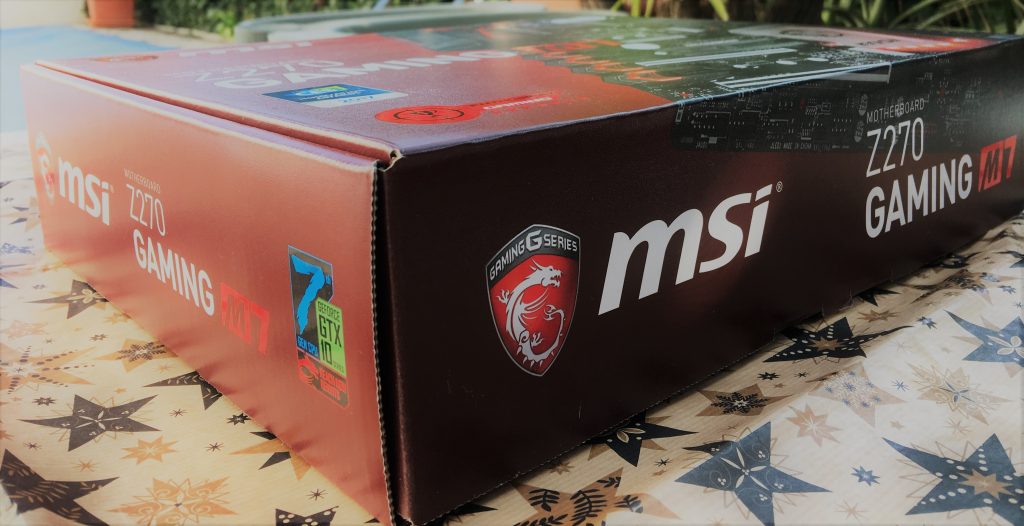

UNBOXING, EXPANSIÓN, CONECTIVIDAD Y DIAGRAMAS DE LA MSI Z270 GAMING M7.
Más adelante os mostraremos con más detalle algunas características de la MSI Z270 Gaming M7, pero nunca está de más verla al completo y ver todo lo que nos viene incluido en la caja. Os mostramos además el panel de conexiones trasero.
Panel trasero de conexiones
A continuación os dejamos con algunas fotos tomadas al manual y donde se pueden apreciar todos los conectores que la placa incluye, su distribución y explicación y todas las posibilidades de almacenamiento y expansión que la misma incluye, que no son pocas. También podréis ver los 3 puertos M.2 que podremos montar en RAID a través de la BIOS, los botones dedicados para encendido, reset y overclock en placa y algunos detalles de la misma:
DISEÑO Y CIRCUITERIA: CALIDAD POR LOS 4 COSTADOS.
La MSI Z270 Gaming M7 es una placa base que desprende calidad cuando la tenemos entre las manos, y cuenta con una alimentación completamente digital de 11 fases para el procesador y 2 fases para la memoria RAM. El VRM cuenta con dos disipadores de aluminio de buen tamaño que apenas podremos ver, ya que llegan cubiertos con embelleceros de plástico donde se aloja parte de la iluminación Led y que se extienden a toda la zona de sonido.
También contamos con un disipador de buen tamaño para el chipset Z270, que con un consumo de unos 5W, andará más que fresco. Por desgracia, Aida 64 aún no se actualizado para esta plataforma, y no nos ofrece las lecturas habituales de voltajes, rpms y temperaturas.
Un detalle curioso es que contamos con un conector de 8 pines para la cpu y uno adicional para overclock extremo de 4 pines, aunque para aprovecharlo necesitaremos de una fuente de alimentación que incluya dicho cable adicional.
La memoria RAM cuenta en la MSI Z270 Gaming M7 con lo que se denomina DDR4 Boost con Steel Armor, donde MSI presume de haber conseguido aislar de forma especialmente efectiva la circuiteria de la memoria RAM para garantizar el rendimiento y la estabilidad de la misma. En vista de que hemos conseguido un nuevo récord de overclock con las HyperX HX430C15PB3K4/16, damos fe de que el vendedor no miente. Además, se minimizan las interferencias electromagnéticas con una cubierta “Steeel Armor” entre las ranuras de la RAM, los puertos PCI-E y los slots para SSD de tipo M2, un total de 3 en la MSI Z270 Gaming M7.
Intel ha aumentado el soporte oficial en DDR4 hasta los 2400Mhz, aunque la placa permite instalar módulos de hasta 4133MHz mediante overclock, con un máximo de 64 GB.
Alimentación digital de 2 fases para la RAM con Steel Armor junto a puntos de medición de voltaje.
Por lo demás, el soporte para ventiladores es más que bueno, con conectores PWM de 4 pines en toda la placa, uno para CPU, otro para bombas de refrigeración líquida de hasta 15 amperios y 4 conectores adicionales para ventiladores de sistema. Como viene sigue siendo habitual en las placas de gama alta actuales, contamos con condensadores sólidos japoneses (de grado militar en este caso) y protecciones para sobretensiones en los puertos del panel trasero, para evitar que una subida de tensión de la red eléctrica nos chamusque la placa.
AUDIO: REALTEK ALC1220 Y AUDIO BOOST 4 PRO CON NAHIMIC.
Que bien suena esta placa base, ¿quien quiere una tarjeta de sonido?
La MSI Z270 Gaming M7 cuenta con un increíble sistema de sonido integrado (Audio Boost 4 PRO con Nahimic 2) con condensadores japoneses ChemiCon, PCB aislado para cada pista, circuito de protección “De-Pop y lo que es más novedoso, dos procesadores de audio dedicados que nos permiten escuchar dos fuentes distintas por el panel trasero y el frontal de la caja, con amplificador dedicado de auriculares de hasta 600 ohmios.
Con la serie 7000/200 de Intel llega demás un nuevo chip de audio Realtek ALC1220, el cual ofrece una relación señal ruido de tarjeta de sonido dedicada de 120 dB, soporte para 32 bits (hasta 88200 Hz, calidad de estudio) y Direct Stream Digital (DSD). Hemos conectado el equipo a un amplificador Marantz y un par de cajas Polk Audio, y os podemos asegurar que solo escuchar Spotify Premium ya es un deleite para los oídos.
SOFTWARE INCLUIDO: UN PAQUETE DE LO MÁS COMPLETO.
MSI ha hecho gala de su mejor hacer en la MSI Z270 Gaming M7, y la muestra de ello es todo un arsenal de tecnologías y software destinados a exprimir hasta la última gota de rendimiento de nuestro procesador y equipo en general. Intentaremos resumiros las características más importantes de esta placa base:
- Mystic Light: Nos permite personalizar la placa decidiendo el color de la iluminación presente en el disipador del chipset, los puertos PCIE o en los disipadores de la zona de alimentación. Tenemos 7 colores y 5 efectos disponibles (fijo, respiración, intermitente, doble parpadeo y respiratorio). También disponemos de un conector en la parte inferior de la placa que nos permite añadir una tira Led u otros componentes RGB que también podremos manejar desde la aplicación MSI Gaming App.
- Game Boost: Una aplicación de overclock automático que podremos manejar tanto desde la aplicación MSI Command Center como desde la propia placa base, con un mando giratorio que establece hasta 11 niveles de overclock que llevan nuestro procesador tipo K hasta unos hipotéticos 5.2 GHz, aunque como veremos después, esto no es tan fácil, siendo más interesante para overclocks algo más moderados. Al no tener un micro desbloqueado (quizás hagamos pruebas con el i5 6600K más adelante si nos da tiempo), no lo hemos podido probar.
- VR Ready y VR Boost: La MSI Z270 Gaming M7 incluye un pequeño chip oculto bajo la cubierta de la zona de sonido que se encarga de optimizar la señal de uno de los puertos USB del panel trasero, evitando que la señal se debilite y pueda experimentar lag añadido, sobre todo si usamos cables de mas de 3 metros de longitud. Para activarlo basta con hacer clic en el botón incluido en la Gaming App.
- Command Center: una aplicación que se puede considerar el centro de mando del ecosistema software de MSI, donde se pueden alterar diversos parámetros como voltajes, multiplicadores de CPU y RAM, pudiendo hacer overclocking desde Windows, aunque a veces tendremos que reiniciar el sistema para ello.
- Como complemento de la anterior tenemos Gaming App, donde podremos configurar diversos elementos como la iluminación led de la placa (Mystic Light), establecer macros para ratón y teclado, configurar un OSD con información adicional en pantalla, activar el modo VR Ready o aplicar algunos modos de visionado de pantalla, donde destaca un perfil de baja luz azul para proteger nuestros ojos durante largas sesiones de trabajo o juegos.
- También tenemos X-Boost: un nuevo programa cuya utilidad es aplicar perfiles de rendimiento según la tarea a realizar y mejorar el rendimiento de las unidades de almacenamiento conectadas a través de USB hasta en un 20%. Por limitaciones de tiempo, tampoco hemos podido probar esta app en profundidad para comprobar si cumple con lo prometido.
- Dragon Eye: una aplicación enfocada a jugadores que nos permite tener una ventana flotante (PiP) que nos muestra vídeo de YouTube o Twitch mientras jugamos, útil para aquellos que les gusta seguir tutoriales mientras juegan o simplemente les gusta aumentar su productividad.
- RamDisk: una ya clásica herramienta para usar parte de nuestra memoria RAM en forma de almacenamiento y acelerar así el funcionamiento de las aplicaciones de uso más habitual. Nos permite elegir la letra de la unidad, su tamaño y sistema de archivos. Al igual que con otros fabricantes, cada vez es menos útil si disponemos de un SSD (sobre todo si es PCIe)
- Smart Tool y MSI Fast Boot: esto tampoco es nada nuevo, ya que es la clásica aplicación para crear una imagen de sistema “booteable” desde BIOS. Sí que es interesante la posibilidad de reiniciar el sistema de forma directa BIOS desde Windows, algo que ya habíamos visto en algunas placas Asus. Por último, también nos da la posibilidad de activar o no el arranque rápido del fabricante.
- DPC Latency Tuner: un programa algo confuso, pues está enfocado a modificar la configuración del procesador y las memorias, al igual que Command Center.
- MSI Live Update 6: esta aplicación nos ahorrará tener que navegar por la web de MSI, ya que nos actualiza de forma automática todos los drivers y software de la MSI Z270 Gaming M7.
- Killer Control Center: un programa exclusivo del fabricante para priorizar el tráfico de nuestra red, aunque a nosotros no nos ha funcionado, ya que no se lleva bien con nuestro adaptador WiFi.
¿Overclock con un Intel i7 7700 Kaby Lake?: lo intentamos.
Nos os vamos a mentir, casi soltamos una lagrimita cuando vimos que nuestro i7 7700 no venía acompañado de una letra K que diera rienda suelta al geek que llevamos dentro, pero tras el berrinche inicial, hemos trasteado la completa BIOS de la MSI Z270 Gaming M7 para poder sacar algo de jugo al micro.
Modo básico y avanzado, activación de perfil XPM con un click, control detallado de voltajes, OC automático por niveles y mil cosas más en una BIOS muy intuitiva.
Aunque nos teníamos que olvidar del overclock automático por software o hardware (mando giratorio en placa con 11 niveles), hemos decidido jugar un poco con el BCLK, que ahora es de rango completo. Nuestra primera y única sorpresa ha sido ver como la MSI Z270 Gaming M7 nos permitía arrancar con un BCLK de 102 tras haber subido nuestra RAM a 3200 MHz con la función Try It!; algo que no pudimos hacer con la ASUS X99 Pro, pudiendo llegar incluso a los 102.5 MHz de BCLK y una frecuencia para el micro y la RAM de 4100 MHz y 3280 MHz, lo cual no esta nada mal para un micro bloqueado. La publicidad que hace MSI de la circuitería de alimentación de la RAM parece ser real y nos arroja además un ancho de banda excelente para unos módulos que de serie funcionan a 3000 MHZ con CL16-17-17-35.
A continuación, todas las especificaciones del Intel i7 7700 Kaby Lake:
| Intel i7-7700 Kaby Lake |
|||||
|---|---|---|---|---|---|
| Esencial | |||||
| Fecha de lanzamiento | Q1’17 | ||||
| Litografía |
14 nm
|
||||
| Rendimiento | |||||
| Núcleos | 4 | ||||
| Nº de subprocesos | 8 | ||||
| Frecuencia base del procesador | 3.60 GHz | ||||
| Frecuencia turbo máxima | 4 GHz | ||||
| Caché | 8 MB SmartCache | ||||
| Velocidad del bus | 8 GT/s DMI3 | ||||
| Nº de enlaces QPI | 0 | ||||
| TDP | 65 W | ||||
| Información suplementaria de los Procesadores Kaby Lake | |||||
| Opciones de integrados disponibles | No | ||||
| Libre de conflictos | Sí | ||||
| Hoja de datos técnicos | http://www.intel.com/content/www/us/en/processors/core/core-technical-resources.htm | ||||
| Información resumida del producto | Link | ||||
| Especificaciones de memoria | |||||
| Tamaño de memoria máx. (depende del tipo de memoria) | 64 GB | ||||
| Tipos de memoria | DDR4-2133/2400, DDR3L-1333/1600 @ 1.35V | ||||
| N.º máximo de canales de memoria | 2 | ||||
| Ancho de banda máximo de memoria | – | ||||
| Memoria ECC compatible | No | ||||
| Especificaciones gráficas | |||||
| Gráficos de procesador | Intel® HD Graphics 630 | ||||
| Frecuencia base de los gráficos | 350.00 MHz | ||||
| Frecuencia dinámica máxima de los gráficos | 1.15 GHz | ||||
| Memoria máxima de vídeo de los gráficos | 64 GB | ||||
| Salida para gráficos | eDP/DP/HDMI/DVI | ||||
| Soporte para 4K |
Sí / 60Hz / DP
|
||||
| Resolución máxima (HDMI 1.4) | 4096×2304@24Hz | ||||
| Resolución máxima (DisplayPort) | 4096×2304@60Hz | ||||
| Resolución máxima (eDP – Panel plano integrado) | 4096×2304@60Hz | ||||
| Resolución máxima (VGA) | N/A | ||||
| Compatibilidad con DirectX | 12 | ||||
| Compatibilidad con OpenGL | 4.4 | ||||
| Intel Quick Sync Video | Sí | ||||
| Tecnología Intel InTru 3D | Sí | ||||
| Intel Wireless Display | Sí | ||||
| Tecnología Intel CVT HD | Sí | ||||
| Tecnología Intel® Clear Video | Sí | ||||
| Nº de pantallas admitidas | 3 | ||||
| ID del dispositivo | |||||
| Opciones de expansión | |||||
| Escalabilidad | 1 Socket | ||||
| Revisión de PCI Express | 3.0 | ||||
| Configuraciones de PCI Express | 1×16, 2×8, 1×8+2×4 | ||||
| Nº máximo de buses PCI Express | 16 | ||||
| Especificaciones del paquete | |||||
| Zócalos compatibles | FCLGA1151 | ||||
| Configuración máxima de CPU | 1 | ||||
| Especificación de solución térmica | PCG 2015C (65W) | ||||
Ahora información del chipset, el micro y la placa cortesía de Aida 64 Extreme:
TEST DE RENDIMIENTO DEL INTEL i7 7700.
A continuación os mostramos los resultados de algunos test de rendimiento que hemos realizado a nuestro equipo, evitando el uso de la gráfica integrada excepto en los benchmarks específicos para juegos. Nos habría gustado hacer más, pero las limitaciones de tiempo no nos lo han permitido, quizás ampliemos más adelante. Si queréis una explicación más detallada de cada test, podéis echar un vistazo a nuestro artículo de las HyperX HX430C15PB3K4/16.
Aunque el rendimiento de esta nueva arquitectura es de alrededor de un 6 o 7 % superior respecto de Skylake (más que nada por el aumento de frecuencias), lo cierto es que el i7 7700 nos deja unas cifras muy buenas en todos los aspectos, con un controlador de memoria que lleva al límite nuestros módulos de RAM y unas temperaturas de funcionamiento que rondan los 60 grados bajo LinX, por lo cual la temperatura no será un problema con este micro, que con un voltaje de 0.996v, no supone ningún reto para nuestra refrigeración Enermax. Habíamos leído algunas noticias de que los Kaby Lake traían una pasta térmica de mala calidad, pero al no poder hacer pruebas de OC avanzadas, tampoco podemos opinar con fundamento ni hacer comparaciones con Skylake.
Conclusiones, disponibilidad y precio de la MSI Z270 Gaming M7 y el Intel i7 Kaby Lake 7700.
Acabamos este extenso artículo con nuestras conclusiones. La pregunta más importante: ¿Merece la pena esta nueva plataforma si ya tenemos un procesador Skylake?. Pues probablemente no, ya que existen placas en el mercado con chipset Z170 que incluye todos los conectores presentes en esta, el rendimiento es solo un poco mejor y no lo notaremos en el día a día a menos que seamos unos fanáticos de los benchmarks.
Pero si venimos de una plataforma algo más antigua (Sandy o Ivy Bridge por ejemplo, incluso Haswell) lo cierto es que contamos con una eficiencia muy alta, unas temperaturas, a priori bastante buenas y un sistema de sonido que marca la diferencia.
Kaby Lake es una optimización de Skylake, pero no por ello deja de ser una propuesta más que interesante que nos ofrece un soporte más que completo para las últimas tecnologías USB y de almacenamiento y que hará las delicias de aquellos que quieran montar un sistema de almacenamiento de muy altos vuelos, ya que con 4 líneas adicionales de PCI Express y soporte para la futura tecnología Optane, esta nueva generación promete revolucionar el mercado doméstico, donde hasta hace poco un SSD era un lujo.
La MSI Z270 Gaming M7 aprovecha al máximo las nuevas funcionalidades y nos las trae en un atractivo envoltorio que incluye embellecedores negros, iluminación RGB, una circuitería de muy alta calidad y unas capacidades de expansíon sobresalientes con posibilidad de SLI y CROSSFIRE (triple), 3 ranuras M.2 con soporte para NVMe bajo PCIE 3.0 X4 y hasta 3 conectores USB 3.1 Gen.2..
No falla tampoco el software, de lo más completo que se puede encontrar, con una optimización de audio que suena de maravilla (Audio Boost 4 Pro) y que viene respaldado por dos chips independientes para el panel trasero y frontal, haciendo innecesaria una tarjeta de sonido dedicada salvo para usuarios específicos.
Diferencias de la Z270 Gaming M7 respecto de su antecesora.
Por último destacar las posibilidades para hacer overclock automático tanto desde la BIOS como desde la placa o el sistema operativo (lástima no poder exprimirlas) así como el puerto USB dedicado para VR, un detalle que gustará a los afortunados que tengan en su poder uno de estos sistemas de entretenimiento.
En definitiva, un pedazo de placa base en la que solo echamos en falta el soporte para WiFi y Bluetooth integrado, sobre todo teniendo en cuenta que el software Killer Control Center no se lleva demasiado bien con nuestro adaptador wifi. Por lo demás es que no le hemos sacado ninguna pega, y mira que se las hemos buscado. Recomendada, sobre todo si llega al mercado a un precio que ronde los 250 euros, al igual que su antecesora.
Actualizaremos precios de micro y placa en cuanto nos sea posible. Esperamos que os haya gustado este artículo y si tenéis alguna pregunta, no dudéis en dejarla en los comentarios antes de que la MSI Z270 Gaming M7 y el i7 7700 regresen (lamentablemente) para MSI España.
Por cierto, si os han gustado las fotografías del equipo montado, no olvidéis echar un vistazo a nuestro artículo de la caja Aerocool P7-C1.
- Excelente construcción y circuiteria.
- Conectividad USB fuera de serie.
- Soporte de almacenamiento simplemente bestial (3 slots M.2 [32+32+32 Gbps]) + U.2 (32 Gbps)
- Audio con PCB anti interferencias y doble chip Realtek ALC1220.
- Relación calidad/precio.
- Apta para Skylake y Kaby Lake.
- Múltiples tecnologías de mejora de la conexión a la red.
- Apta para sli (x2) y crossfire (x3.)
- Potencial y facilidades de overclock.
- Soporte para RAM DDR4 de hasta 4100 MHz.
- Pantalla Debug.
- Puerto USB específico para VR.
- BIOS muy completa y fácil de manejar.
- BIOS actualizable sin procesador.
- No incluye antena WiFi ni Bluetooth.
- Solo trae un Shield Armor para unidades M.2
