Seguimos con nuestro repaso a alguna de las placas base que más interesantes nos resultan del mercado, y en esta ocasión nos vamos con la MSI H170 Gaming M3, un buen punto de partida para un equipo destinado a jugar, y ello a pesar de que la serie 200 de Intel ya este en la calle, con placas como la MSI Z270 Gaming M7 que tuvimos el placer de analizar hace un par de semanas.

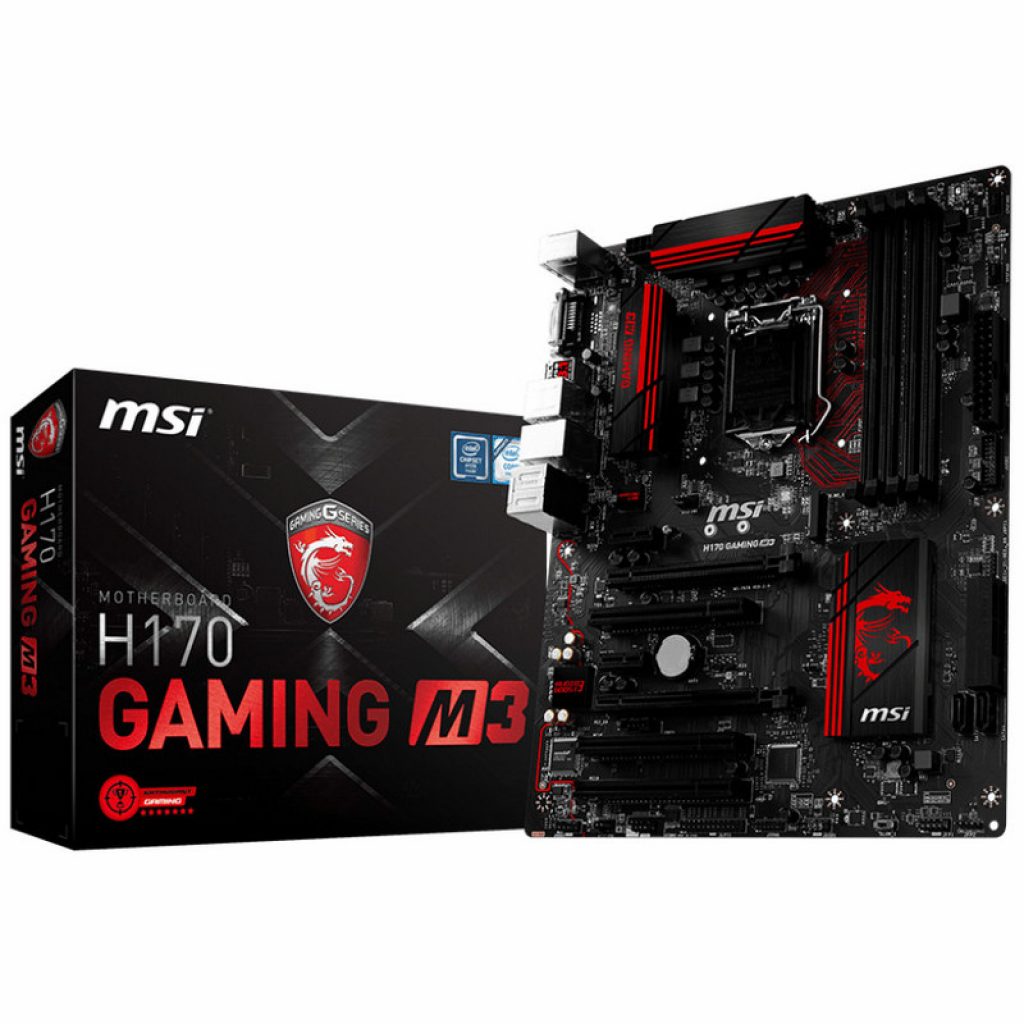

Diseño y construcción de la MSI H170 Gaming M3.
MSI sigue apurando el ya clásico diseño gaming en colores negro y rojo y lo hace de una forma agresiva pero sin estridencias donde el famoso dragón destaca encima del chipset y con toques del mismo color en la zona de alimentación, audio y alrededor del socket. El resultado es una placa muy atractiva que de seguro encaja muy bien en cualquier chasis (ATX).
MSI ha mejorado sobremanera la calidad de sus placas en todas sus gamas, y en este caso tenemos un VRM de 8 fases para la CPU y de otras dos fases para la alimentación de la RAM, más que suficientes para alimentar un Intel i7 6700 sin problemas.
A pesar de no superar la barrera de los 150 euros, la MSI H170 Gaming M3 cuenta con la certificación “Military Class 5” y cuenta con protección anti humedad, contra altas temperaturas, contra cortocircuito y contra antielectrostática (ESD, en los puertos traseros y LAN), así como protección EMI contra magnetismo.
Otros elementos de alto nivel pasan por el uso de puertos PCIe reforzados, chokes de titanio y capacitores “Dark CAPs” de aluminio con una baja ESR (resistencia serie equivalente).
Soporte de procesadores y de memoria RAM.
La MSI H170 Gaming M3 cuenta con el chipset H170, un punto intermedio entre el H110 que ya hemos visto en otras placas y el Z170, y que nos ofrece 16 líneas PCIe de tercera generación (6 de segunda gen. en el H110), un mayor número de puertos USB y SATA, soporte para almacenamiento PCIe y DMI3 con un mayor ancho de banda entre chipset y procesador.
Comparativa entre los 3 chipset para consumidores de la serie 100 de Intel.
Este chipset nos permite instalar cualquier procesador Skylake con socket 1151 (desconocemos si actualizarán BIOS para soportar los Kaby Lake) y 4 módulos de memoria RAM DDR4 con un máximo de 64 GB y una frecuencia máxima que se queda en unos básicos 2133 MHz, pero sin perder compatibilidad con módulos XMP.
Conectividad, audio, posibilidades de expansión y almacenamiento.
Un apartado de conexiones muy completo donde solo echamos de menos un Displayport.
La MSI H170 Gaming M3 viene muy surtida en materia de conexiones, donde contamos 6 puertos SATA y 12 puertos USB (6 x 3.1 + 6 x 2.0); pero lo que más destaca es ver como MSI exprime el chipset y nos ofrece una ranura M.2 compatible con PCIe 3.0 x4 con anchos de banda de hasta 32Gb/s.
Algunas de las características “Gaming” de esta placa.
Para más detalle, os dejamos la tabla de especificaciones para poder ver el resto de sus características, incluidas aquellas específicas para jugadores:
MSI H170 GAMING M3
Procesadores compatibles y formato
Procesadores compatibles
Soporta socket LGA1151 para procesadores de 6th Generación
– Dedicated audio PCB layers: Separate layers for left and right tracks ensure both channels deliver consistent, equal quality
– Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
LAN
LAN
1 x Killer™ E2400 Gigabit LAN controller
Zócalos de Expansión
• 2 x PCIe 3.0 x16 slots*
• 2 x PCIe 3.0 x1 slots
• 3 x PCI slots
* The PCI_E4 slot will only run PCIe 3.0 x1 speed when the PCI_E1 or PCI_E3 slot is installed a device
VGA
1 puerto de x HDMI , soporta una resolución máxima de 4096×2160 @ 24Hz, 2560×1600 @ 60Hz
1 x puerto DVI-D, soporta una resolución máxima de 1920×1200 @ 60Hz
Soporta 2-Way AMD CrossFire Technology
OTROS
Características especiales
GAMING LAN con LAN Protect, basado con Killer™: La mejor experiencia online con la menor latencia.
Audio Boost 3: Premia a tus oídos con sonido calidad de estudio.
Nahimic Audio Enhancer: Sonido immersivo que empuja la calidad del sonido hacia los límites de la realidad.
GAMING Hotkey: Lanza tus juegos preferidos con sólo un botón.
OBS Streaming software: Comparte tus logros con el mundo!.
SteelSeries Certified: Optimizado para equipamiento SteelSeries.
Soporta AMD Crossfire™.
Click BIOS 5: Nueva Click BIOS 5 premiada con fuentes escalables de alta resolución.
GAMING CERTIFIED: 24 horas de juego online y offline testeado por jugadores de eSports para la mejor experiencia gaming.
GAMING APP y CPU-Z MSI GAMING EDITION.
BIOS
El BIOS de la placa base proporciona “Plug & Play” que detecta los dispositivos periféricos y tarjetas de expansión de la placa automáticamente.
La placa base proporciona una función Desktop Management Interface (DMI) que registra las especificaciones de la placa base.
1x 128 Mb Flash
UEFI AMI BIOS
ACPI 5.0, PnP 1.0a, SM BIOS 2.8
Multi-idioma
Sistemas operativos soportados
Windows® 10 (64-bit)
Windows® 8.1 (64-bit)
Windows® 7 (64-bit/32-bit)
Conclusiones, disponibilidad y precio de la MSI H170 GAMING M3.
Si se quiere un montar un equipo para juegos de alto nivel, con la tranquilidad de tener una circuiteria que aguante un uso intensivo, una conectividad y soporte de almacenamiento de alto nivel y una estética atractiva, la MSI H170 GAMING M3 es una de las mejores alternativas del mercado.
Algunos extras incluidos en la caja.
Y es que con la excepción de no poder hacer overclock con micros desbloqueados o montar dos gráficas Nvidia en SLI, la placa llega sin ningún tipo de carencia de relevancia, ofreciendo una relación calidad/precio excelente y siendo una gran alternativa para cualquiera que quiera una placa de calidad por menos de 150 euros.
