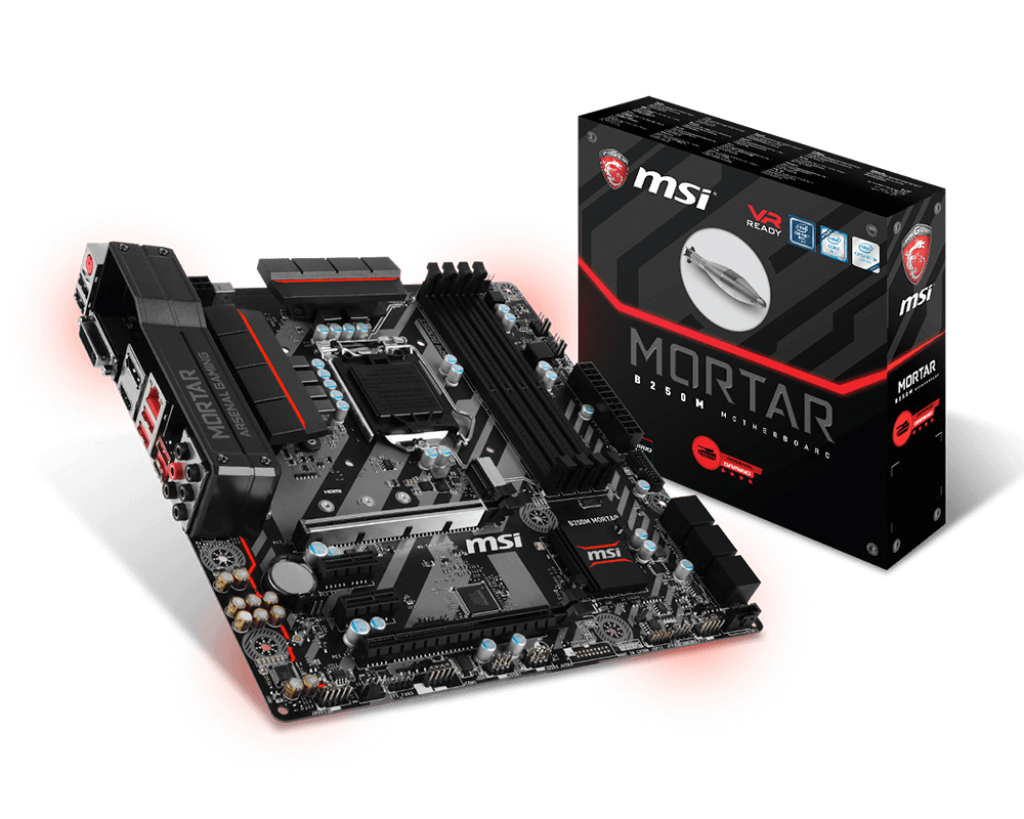

Hoy en Gizcomputer os hablamos de la MSI B250M Mortar, una placa base que hace uso del nuevo chip de ámbito empresarial de Intel, el B250, el cual no llega integrado en una placa de uso estándar, sino en una placa orientada a jugadores y que forma parte de la serie Arsenal del fabricante. Al igual que con el Z170 y el Z270, las novedades de este chipset se centran en un mayor número de líneas HSIO, 4 de las cuales van destinadas al soporte PCIe de la placa, permaneciendo inalterado el soporte para puertos SATA y USB. Os dejamos por aquí el diagrama del chipset, su distribución de líneas HSIO y una comparativa de los chipsets de tipo empresarial de Intel.
Diseño y construcción de la MSI B250M Mortar.
Ya os hemos dicho que la MSI B250M Mortar pertenece a la serie Arsenal del fabricante, la cual adopta una temática militar para todos sus diseños, algo que se refleja en un curioso PCB que parece imitar la pintura de camuflaje y en unos disipadores de lineas muy rectas que intentar reflejar el diseño de un tanque. Estética aparte, lo cierto es que contamos con 6 (o 7, ya que hay un choke al lado de conector de CPU) fases de alimentación, las cuales llegan refrigeradas con dos bloques de aluminio que alargarán a vida útil del producto. Y es que nos da bastante coraje cuando un fabricante reparte las fases de alimentación a ambos lados del socket, pero luego disipa una parte de ellas y deja los mosfets de la otra zona al desnudo, un ahorro incomprensible y anti estético que por suerte no vemos aquí.
Por lo demás, también contamos con capacitores sólidos de buena calidad y condensadores electrolíticos de grado audiófilo (ChemiCon) para la zona de audio, la cual llega en una porción de PCB separada, además de aislar los canales izquierdo y derecho en diferentes capas del PCB para aislar el sonido al máximo de interferencias electromagnéticas.
Materiales y componentes de alta calidad que aseguran una buena durabilidad para esta placa base.
El resto de elementos de construcción usados en la B250M Mortar de MSI, y que conforman lo que el fabricante denomina “Military Class V” pasan por un puerto PCIe reforzado, circuiteria optimizada para la memoria “DDR4 Boost” (aunque las ranuras no llegan esta vez reforzadas), puerto M.2 reforzado, y un PCB con protección ante la humedad, las descargas electrostáticas y las interferencias electromagnéticas.
Mencionar que a pesar de tratarse de una placa base de gama media baja, contamos con un sistema de iluminación RGB en la parte posterior de la placa que la rodea al completo y que podremos configurar a través dela “Gaminh App”, incluso con su versión para smartphones. También contamos con un puerto RGB dedicado para poder conectar tiras LED u otros dispositivos RGB que podremos sincronizar con la placa a través del ya conocido Mystic Light.
La iluminación RGB ya no es exclusiva de placas gaming de altos vuelos.
Podremos configurar el color y los efectos incluso desde nuestro smartphone.
Soporte de procesadores y RAM. Conectividad de la MSI B250M Mortar.
Estamos ante una placa de la serie 200 de Intel, y por lo tanto contamos con soporte para la sexta generación de procesadores de escritorio Skylake, pero también tenemos compatibilidad con los nuevos procesadores Kaby lake de séptima generación. ambos bajo el socket LGA 1151. Al no tratarse el B250 de un chipset enfocado a overclock, contamos solo con el soporte oficial de memoria de Intel, que se queda en los 2133 MHz si instalamos un micro Skylake, mientras que es de 2400MHz para los Kaby Lake. Como es habitual, podremos activar la tecnología de doble canal para mejorar el ancho de banda del sistema memoria.
Por lo que respecta a la conectividad trasera, es bastante completa, con salidas de vídeo aptas para casi cualquier monitor, ya que contamos con DVI, HDMI y DisplayPort, faltando solo un cada vez menos usado puerto VGA. También contamos con 6 puertos USB, donde 4 de ellos hacen gala de la versión 3.1 de primera generación, y donde uno adopta el formato tipo C, reversible. Echamos en falta un puerto USB 3.1 de segunda generación, aunque en una placa de este precio y con extras como la iluminación, es una carencia comprensible.
Especificaciones técnicas de la MSI B250M Mortar.
Podremos instalar dos gráficas AMD en Crossfire.
Ratón configurable y almacenamiento M.2 con soporte para Optane son algunas de las características de esta interesante placa.
Si queréis conocer al detalle cada uno de los elementos y compatibilidades de B250M Mortar de MSI (P/N: 7A69-003). Aquí podréis ver su capacidad de expansión y almacenamiento, como la solución de audio integrada, entre otras características:
MSI B250M Mortar
Procesadores compatibles y formato
Procesadores compatibles
Soporte para procesadores Intel i7 , i5, i3, Pentium, Celeron con socket LGA1151 de 6ª y 7 ª Generación (Skylake y Kaby Lake)
Formato
Micro-ATX: (24.4 cm x 24.4 cm)/ 8 agujeros de montaje.
Chipset
Modelo
Intel B250 Express Chipset
Interfaz de almacenamiento
Intel B250 Chipset
6 x SATA 6Gb/s ports*
1 x M.2 slot (Key M)
– Soporta PCIe 3.0 x4 and SATA 6Gb/s
– Soporta unidades de 2242/ 2260 /2280/ 22110mm
– Soporta PCIe 3.0 x4 NVMe U.2 SSD con Turbo U.2 Host Card
– Intel Optane Memory Ready
Soporta Intel Smart Response Technology
Soporta SATA RAID RAID 0,1,5,10
Puertos USB
Chipset:
6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
6 x USB 3.1 Gen1 (SuperSpeed USB) (3 puertos de tipo A y uno de tipo C en el panel posterior, 2 puertos disponibles a través de los conectores USB internos)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
• 4 ranuras DDR4, hasta 64GB
– Los procesadores de 7th Gen soportan DDR4 2400/ 2133 MHz*/ **
– B250 chipset + procesadores de 6th Gen soportan hasta DDR4 2133 MHz*/ **
• Arquitectura Dual channel
• Soporta Intel Extreme Memory Profile (XMP)
Conectividad
Interna
1 x 24-pin ATX conector principal de corriente
1 x 8-pin ATX 12V conector de corriente de CPU
6 x SATA 6Gb/s
1 x M.2 slot
1 x conector USB 3.1 Gen1 (soporta 2 conectores USB 3.1 Gen1)
2 x conectores USB 2.0 (soporta 4 puertos adicionales 2.0)
1 x conector 4-pin CPU fan.
3 x conectores de 4-pin para ventilador de sistema.
1 x conector de panel de audio frontal.
2 x conectores de panel frontal
1 x conector de puerto serie
1 x conector RGB LED
1 x conector módulo TPM .
1 x conector TBT.
1 x conector de Intrusión de chasis
1 x Clear CMOS jumper
Externa
6 x jacks de audio (salida para altavoz central/subwoofer, salida para altavoz trasero, salida para altavoz lateral, Line In, Line Out, Mic In)
2 x puerto USB 2.0/1.1
3 x USB 3.0/2.0 de Tipo A
1 x puerto USB Tipo-C , con soporte USB 3.0
1 x puerto teclado / ratón PS / 2
1 x HDMI
1 x DisplayPort
1 x puerto DVI-D
1 x Puerto RJ-45
Audio
Audio
Realtek codec ALC892
Audio de Alta Definición
2/4 / 5.1 / 7.1 canales
Apoyo a la salida S / PDIF
LAN
LAN
1 x Intel I219-V Gigabit LAN controller
Zócalos de Expansión
2 x PCIe 3.0 x16 slots (soporta modos x16/x4)
2 x PCIe 3.0 x1 slots
Gráfica Integrada
Procesador gráfico integrado – Soporte Intel® HD Graphics:
1 x puerto DisplayPort con soporte para 4096×2304@24Hz, 2560×1600@60Hz, 3840×2160@60Hz,1920×1200@60Hz
1 puerto DVI-D, soporta una resolución máxima de 1920×1200@60Hz
* El puerto DVI-D no soporta conexión D-Sub por adaptador.
1 x puerto HDMI, con soporte para 4096×2160@30Hz(7th CPU), 4096×2160@24Hz(6th CPU), 2560×1600@60Hz
* Soporta la versión 1.4a para HDMI.
Máximo de memoria compartida: 1024 MB
Soporta hasta 3 pantallas a la vez
Sistemas operativos soportados
Windows 10 (64-bit)
Windows 8.1 (64-bit)
Windows 7 (64-bit/32-bit)
Conclusiones, disponibilidad y precio de la MSI B250M Mortar.
Puede que la MSI B250M Mortar sea uno de los miembros menos prestacionales de la serie Arsenal de MSI, sobre todo si se compra con placas como la MSI X99A Tomahawk, pero lo cierto es que es muy difícil encontrar por menos de 100 euros una placa base M-ATX con extras enfocados jugadores, iluminación RGB, una construcción y refrigeración muy sólidas y una capacidad de almacenamiento y expansión de este calibre, pudiendo instalar hasta dos gráficas (en Crossfire, eso sí). Si buscamos una buena placa para juegos y no queremos hacer overclock ni gastarnos demasiado dinero, laMSI B250M Mortar es una propuesta a tener en cuenta, ya que su relación calidad/precio es muy alta y no cuenta con ningún defecto de relevancia.
