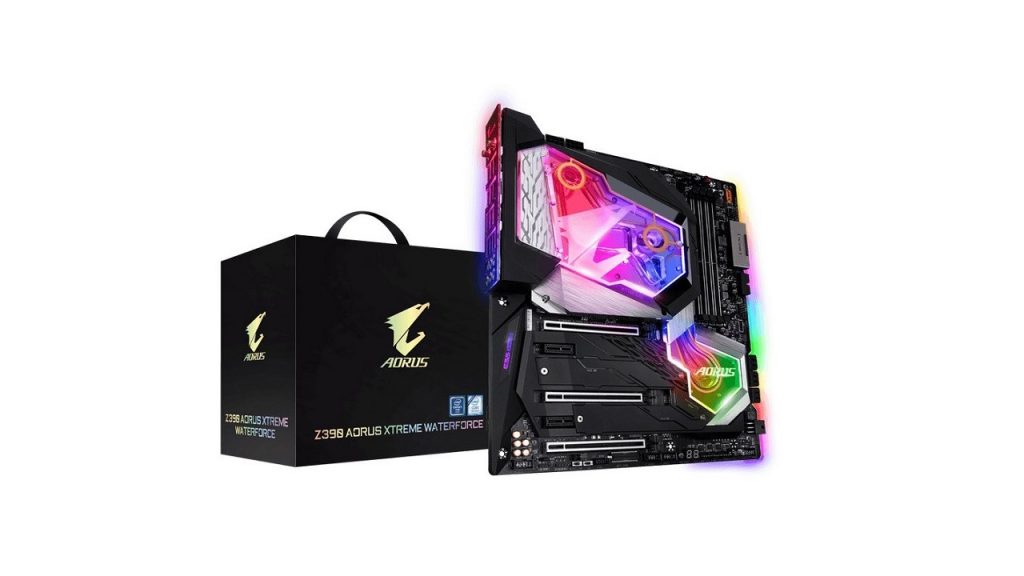

Gigabyte Z390 Aorus Xtreme Waterforce, una placa sofisticada

El chipset Z390 está presente en multitud de referencias del mercado, como vimos en la reseña de Placas Asus Z390. Sin embargo, pocos modelos os resultarán tan impresionantes y extremos como la Gigabyte Z390 Aorus Xtreme Waterforce. Una placa a la que no le falta un detalle para construir el ordenador más bestia que se haya visto.

Diseño y construcción de la Gigabyte Z390 Aorus Xtreme Waterforce

La placa base Z390 Aorus Xtreme Waterforce es un modelo gaming diseñado por Gigabyte. para aquellos entusiastas y usuarios extremos que buscan lo más de lo más a la hora de configurar su equipo. Una placa que con solo verla, corta la respiración.

Gigabyte Z390 Aorus Xtreme Waterforce, una placa base espectacular

Una placa extrema en todos sus aspectos

Con la Gigabyte Z390 Aorus Xtreme Waterforce 5G el usuario se encuentra una placa grande, en formato E-ATX. Tiene unas medidas de 30,5 cm x 27,1 cm, y luce un aspecto sensacional. Aunque básicamente su PCB es de color negro, su rectangular forma va oculta por una serie de disipadores y cubiertas estéticas, que solo deja al descubierto unos milímetros de circuitería. Brillan los elementos protegidos con metal, y muy por encima de todo, el sistema de refrigeración líquida.

Disipación térmica sin precedentes

La Gigabyte Z390 Aorus Xtreme Waterforce si por algo se diferencia es por su solución térmica. El fabricante ha optado por un diseño innovador y sin apenas precedentes, pensado para proporcionar la máxima estabilidad y la temperatura más baja a los procesadores de 5 GHz, en las condiciones de mayor estrés del sistema. Da igual si son juegos o aplicaciones las demandantes del alto rendimiento. Sus ejes son:

Disipador de refrigeración líquida Monoblock Aorus All-in-One
Base de aluminio y cobertura de NanoCarbon
Censores de múltiple temperatura y cabezales de ventilación híbrida con FAN STOP

Como sería demasiado extenso relatar las cualidades de cada una de estas características. Daremos unas pinceladas fundamentales. El Monoblock cubre las áreas de la CPU y PCH contando con una placa de cobre de alta densidad que optimiza la disipación térmica. Dispone de un sistema de detección de fugas que automáticamente apaga el sistema si se produce alguna avería. Además, luce un efecto arco iris de iluminación LED.

Un sistema de refrigeración sin precedentes

La excepcional construcción de esta placa queda patente en su estructura hecha de aluminio, que multiplica por tres la conductividad térmica. Por si eso fuera poco, va recubierta por una delgada capa de NanoCarbon que facilita muchos más su disipación termal.

Materiales que multiplican la disipación térmica

Soporte de procesadores y de memoria RAM de la Gigabyte Z390 Aorus Xtreme Waterforce 5G

Esta avanzada placa de socket LGA1151 cuenta con el chipset Z390. Por tanto, está absolutamente preparada para recibir procesadores Intel de 9ª y 8ª generación. Incluye 4 slots de memoria, con capacidad para gestionar hasta 128 Gb, sin ningún tipo de pegas para controlar módulos de overclockeados de hasta 4400 Mhz. Por supuesto, tampoco ningun problema para memorias estándar desde 2133 a 2666 MHz en Dual Channel.

Conectividad, audio y expansión de la Gigabyte Z390 Aorus Xtreme Waterforce

Si no os han impresionado estos pocos detalles enumerados hasta el momento, preparaos para lo que la placa base Z390 Aorus Xtreme Waterforce ofrece en opciones de expansión y conexión. No tiene restricciones en lo referente a las configuraciones multi-GPU. Es compatible con tecnologías Quad, 3-Way y 2-Way de NVIDIA y AMD. Para ello lleva varios PCIe: tres PCIe 3.0 x16 y dos PCIe 3.0 x1.

Posibilidades de todo tipo a cual más avanzada

La gestión de almacenamiento no se queda atrás, pues junto a seis conectores SATA 6Gb/s., la Xtreme Waterforce incluye tres conectores M.2. Las posibilidades para periféricos externos son igualmente amplias. Destaca el puerto Thunderbolt 3, pero no le faltan conectores USBs 3.1 Gen 1 e incluso 2.0 / 1.1.

Doble antena con 4dBi de ganancia

El sonido no desentona con la calidad del producto, pues lo suministra el Codec Realtek® ALC1220-VB. Un audio de incuestionable alta calidad. Y que decir de la conectividad a red. No le falta potencia, variedad ni rendimiento. Tiene doble controladora de red: una normalita Intel® GbE LAN y una fantástica Aquantia GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1000 Mbit/100 Mbit). Mientras que en el lado sin cables, junto al Bluetooth 5, dispone de la interfaz Intel CNVi 802.11a/b/g/n/ac.

Especificaciones técnicas de la Z390 Aorus Xtreme Waterforce

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Gigabyte Z390 Aorus Xtreme Waterforce 5G:

Gigabyte Z390 Aorus Xtreme Waterforce
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatibles	Intel® Core ™ de novena y octava generación, Intel® Pentium®, Intel® Celeron®
Socket	LGA1151
Formato	E-ATX 30,5 x 27,1 cm
CHIPSET
Modelo	Intel® Z390
Interfaz de almacenamiento	1 x conector M.2 (Socket 3, M key, type 2242/2260/2280/22110 SATA y PCIe x4/x2 SSD support) 1 x conector M.2 (Socket 3, M key, type 2260/2280/22110 SATA y PCIe x4/x2 SSD support) 1 x conector M.2 (Socket 3, M key, type 2242/2260/2280 SATA y PCIe x4/x2 SSD support) 6 x puertos SATA 6 Gb/s Compatible con Raid 0, 1, 5 y 10 Memoria Intel® Optane
Puertos USB	3 x puertos USB 3.1 Gen 2 Tipo C (2 en el panel posterior, 1 disponible a través de los conectores USB internos) 4 x puertos USB 3.1 Gen 2 Tipo A en el panel posterior 4 x puertos USB 3.1 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través de los conectores USB internos) 6 x puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima	DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC) non-ECC Un-buffered DIMM 1Rx8/2Rx8
Cantidad máxima admitida	4 x Módulos DIMM DDR4 Máxima capacidad de memoria del sistema: 128 GB
Arquitectura	Dual Channel
Otros	Compatible con Intel® Extreme Memory Profile (XMP)
CONECTORES
E/S Internas	24-pin ATX main power connector 2 x conectores de potencia 8-pin ATX 12V OC PEG power connector Conector del ventilador de la CPU Conexión del ventilador para refrigeración por agua Water cooling kit CPU LED header (LED_CPU) Water cooling kit Chipset LED header (LED_PCH) 4 x conectores para ventilador del sistema 2 x conectores para los ventiladores del sistema/para las bombas de refrigeración líquida 2 x Addressable LED strip headers 2 x Addressable LED strip power select jumpers 2 x RGB LED strip headers 6 x conectores SATA 6Gb/s 3 x M.2 Socket 3 connectors Front panel header Front panel audio header Puerto USB Tipo-C™, con soporte USB 3.1 Gen 2 Cabezal USB 3.1 Gen 1 2 x USB 2.0/1.1 headers Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only) GC-OC Touch add-in card connector Clear CMOS jumper 2 x cabezales de sensor de temperatura Botón de encendido Botón reset Botón para limpiar la CMOS Pulsador OC Conmutadores para la BIOS
E/S panel trasero	2 x conectores de antena SMA (2T2R) 2 x Thunderbolt™ 3 connectors (USB Type-C™ ports, with USB 3.1 Gen 2 support) 4 x USB 3.1 Gen 2 Type-A ports (red) 2 x USB 3.1 Gen 1 ports 2 x puerto USB 2.0/1.1 HDMI 2 x puerto RJ-45 Conector óptico S/PDIF Out 5 x audio jacks
AUDIO
Especificaciones	Realtek® ALC1220-VB codec ESS ES9018K2M DAC and TI OPA1622 operational amplifiers Audio de alta definición 2/4/5.1/7.1-channel Soporte para salida S / PDIF
CONECTIVIDAD
LAN	Aquantia GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1000 Mbit/100 Mbit) (LAN1) Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
Inalámbrica	Intel® CNVi interface 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
Bluetooth	5
ZÓCALOS DE EXPANSIÓN
Ranuras	PCI Express x16, a x16 (PCIEx16) Ranura PCI Express x16, a velocidad x8 (PCIEX8) PCI Express x16, a x4 (PCIEX4) 2 x PCI Express x1 slots M.2 Socket 1 connector for an Intel® CNVi wireless module only (CNVI)
GRÁFICOS
Gráfica Integrada	2 x conectores Intel® Thunderbolt™ 3, con capacidad para una resolución máxima de 4096 x 2304 @ 60 Hz (Soporta DisplayPort versión 1.2) HDMI, con capacidad para una resolución máxima de 4096 x 2160 @ 30 Hz, compatible HDMI 1.4 y HDCP 2.2
Compatible Multi-GPU	NVIDIA® Quad-GPU SLI™ y 2-Way NVIDIA® SLI™ AMD Quad-GPU CrossFire™ and 3-Way/2-Way AMD CrossFire™
Otros
Bios	2 x flash de 128 Mbit Licencia para uso de UEFI BIOS de AMI Soporta DualBIOS™ Soporte Q-Flash Plus PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Conclusiones, disponibilidad y precio de la Gigabyte Z390 Aorus Xtreme Waterforce

Gigabyte Z390 Aorus Xtreme Waterforce, solo para usuarios muy entusiastas

Es indudable que la placa Gigabyte Z390 Aorus Xtreme Waterforce 5G es una impresionante plataforma para construir un equipo de potencia desmesurada. La pega es que igualmente desmesurado es su precio. Sin embargo, aquellos que puedan abordar semejante desembolso, va a disponer de una placa incomparable, capaz de proporcionar un rendimiento bestial, luciendo una estética capaz de levantar envidias. Y todo ello contando con las mejores tecnologías y opciones de expansión y conectividad inmensas.
