Gigabyte GA-H110M-S2H, análisis de esta placa base.

Mucha gente no necesita una placa base de altos vuelos y precio elevado para montar un equipo que se adapte a sus necesidades, y es que no son pocas las veces en los que los usuarios terminan dándose cuenta con el paso del tiempo de que no han usado ni la mitad de las prestaciones que ofrecía su flamante placa base y de las que solo fueron conscientes el día de su instalación. Por el contrario, si pertenecéis a ese grupo de usuarios que tienen por lema no pagar por algo que no van a usar, os resultará bastante atractiva nuestra próxima invitada, su nombre es Gigabyte GA-H110M-S2H y supone una propuesta muy interesante para usuarios de perfil medio/bajo. Veamos que nos ofrece.

Diseño y construcción de la Gigabyte GA-H110M-S2H.

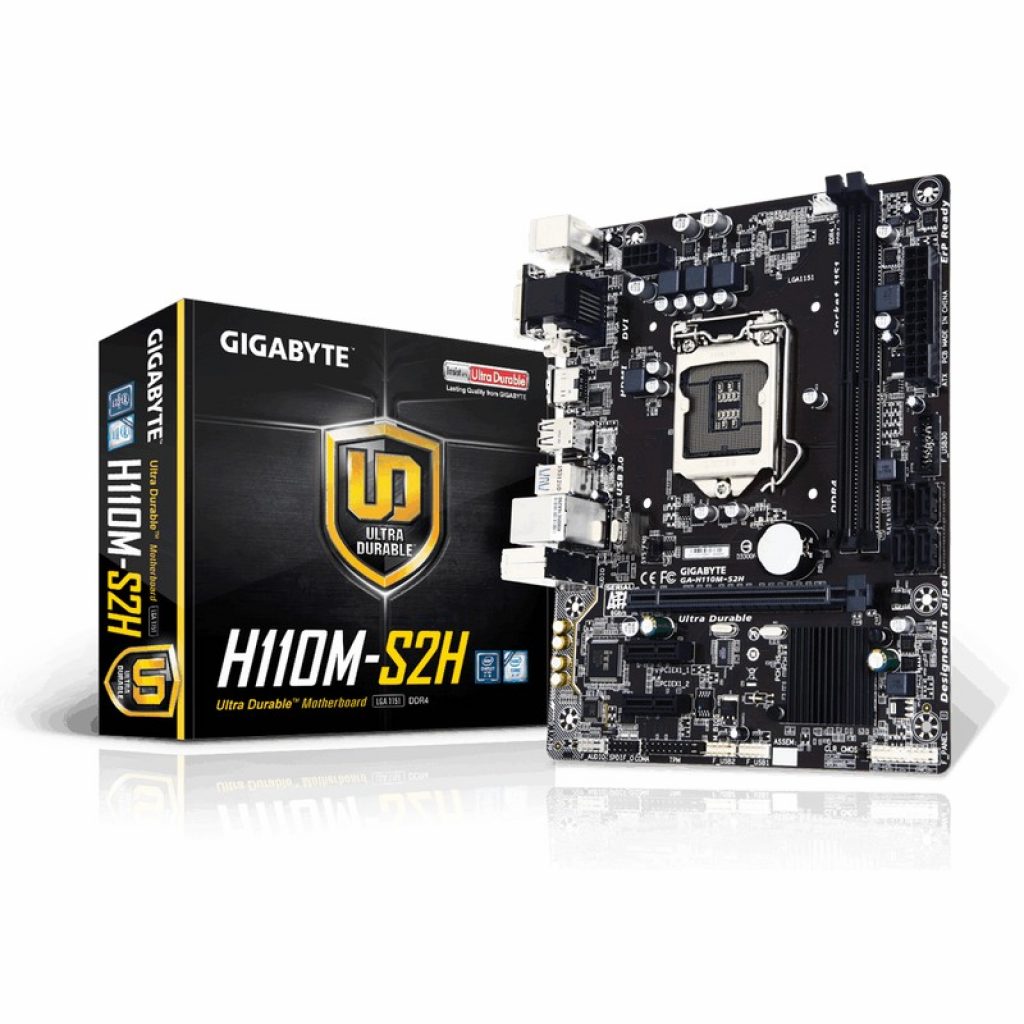

gigabyte-ga-h110m-s2h Estamos ante una placa muy compacta, con un PCB de color marrón y en formato Micro ATX, por lo que es idónea para instalarla en cualquier tipo de caja, encontrándose a sus anchas en cualquier semitorre del mercado, pero siendo apta también para pequeñas cajas enfocadas a PCs multimedia donde prima el espacio.

Como suele ser común en Gigabyte desde hace ya algunos años, esta placa cuenta con la tecnología ULTRADURABLE, que no es más que un nombre comercial que engloba una serie de tecnologías específicas en sus componentes destinadas a alargar la vida útil del producto. Entre los aspectos más destacados en este sentido contamos con :

Zócalo de CPU chapado en oro que evita la corrosión y los malos contactos, al tiempo que aumenta la fiabilidad y vida del socket.
Un PCB “Glass Fabric” que evita que la condensación de la humedad ambiental dañe la placa.
RDS MOSFETs de bajo perfil que maximizan la eficiencia y disminuyen la generación de calor.
Sistemas de protección anti descarga electrostática (ESD) en el puerto Ethernet LAN y en los puertos USB.
Circuito separado de audio (iluminado) para reducir las interferencias electromagnéticas con condensadores de audio de alta calidad.

Sí que hay un par de detalles que no nos terminan de convencer, como es la ausencia de cualquier tipo de disipación para la zona de alimentación y regulación de voltaje y el hecho de que los puertos SATA se encuentran mirando hacia arriba y no perpendiculares a la placa, algo que no suele ser lo ideal para realizar una instalación lo mas limpia posible, al menos desde nuestro punto de vista.

Soporte de procesadores y de memoria RAM.

La Gigabyte GA-H110M-S2H cuenta con soporte para la última (6ª) generación de procesadores de Intel Skylake (al menos hasta que Kabylake llegue al mercado), lo que implica chips fabricados a 14nm que tienen en la eficiencia una de sus mayores bazas.

En esta placa podremos instalar desde el Celeron o Pentium más modesto hasta un i7 6700K, pero si tenemos en cuenta que el chipset utilizado (Intel H110) es bastante básico y no permite aprovechar CPUs de la serie K (Multiplicador desbloqueado), no recomendamos instalar procesadores destinados a practicar overclock, ya que los estaríamos desaprovechando; algo que viene además ratificado por una zona de alimentación de tan solo 4 fases sin disipación pasiva.

El soporte para memoria RAM se queda en lo aceptable, ya que solo contamos dos ranuras. Eso sí podremos activar el doble canal en el controlador de memoria del procesador e instalar hasta un máximo de 32 GB de tipo DDR4 a una frecuencia máxima de 2133 MHz, más que suficiente para la mayoría de usuarios.

Conectividad, audio y posibilidades de expansión.

Esta placa llega bien servida en el apartado de conectividad, ya que contamos con hasta 3 salidas de vídeo (DVI, VGA y HDMI), 6 puertos USB en la parte trasera (2 de ellos 3.0) y la posibilidad de “sacar” hasta 6 puertos extra a través de la caja, dos de ellos de tipo USB 3,0, gracias al puerto interno existente entre el conector de alimentación y los puertos SATA y que suele ser poco común en placas de bajo coste.

La placa no cuenta con soporte para redes Wifi, algo normal en placas de bajo presupuesto, pero sí que cuenta con conector Realtek GbE LAN, el cual llega acompañado del software “cFosSpeed Internet Accelerator”, el cual está destinado a mejorar la latencia y el ping de la red en la medida de lo posible.

Como ya dijimos, el audio cuenta con una zona separada en el PCB y nos ofrece 3 salidas en el panel trasero de la placa. Aun así, Gigabyte publicita el soporte para sistemas 7.1, aunque ello implicará usar también los dos conectores delanteros de nuestra torre, lo que no supone la solución más recomendable y que casi nos restringe a un sistema 4.1 o 5.0, que tampoco está nada mal. De cualquier modo no podemos olvidar que usando la conexión HDMI, sí que podremos sacar audio digital de hasta 8 canales sin ningún tipo de problemas.

La zona dedicada al audio está separada para evitar interferencias electromagnéticas.

En lo que se refiere a las posibilidades de expansión, y una vez estudiado el soporte RAM, mencionar que contamos con un puerto PCI Express 3.0 que eléctricamente funciona a 16x, pero hay que tener en cuenta el detalle de que el Intel H110 sólo ofrece soporte para 6 líneas PCI Express 3.0, lo que supone limitar el ancho de banda usable por una tarjeta gráfica (que usará 4 de esas líneas, equivalente a un puerto PCIE 2.0 8x) y un “cuello de botella” importante para tarjetas gráficas de cierta envergadura. En resumen, que la placa limitará seriamente el rendimiento de tarjetas gráficas por encima de una AMD Rx 460 o una Nvidia GTX 750 Ti, por poner un par de ejemplos (estimación).

También tenemos a nuestra disposición dos puertos PCI Express 2.0 x1, por lo que podremos instalar un par de tarjetas de sonido o de red, pero teniendo en cuenta que si la gráfica es de doble ranura (lo más común) perderemos el acceso a una de las dos ranuras x1 mencionadas.

Acabamos hablando de la capacidad de almacenamiento de la Gigabyte GA-H110M-S2H, donde contamos solo con 4 puertos SATA 3, suficiente para equipos normales.

Especificaciones técnicas al detalle.

A continuación, un cuadro resumen con todas los detalles de la placa resumidos:

Gigabyte GA-H110M-S2H
Procesadores compatibles y formato
Procesadores compatibles	Soporta procesadores Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Intel® Pentium®/Intel® Celeron® en formato LGA1151 /Skylake de 6ª Generación (Por favor, acuda a “lista de soporte de CPU” para más información.)
Formato	Micro ATX, 22.6cm x 17.4cm
Chipset
Modelo	Intel H110 Express Chipset
Interfaz de almacenamiento	4 x conector SATA 6Gb/s
Puertos USB	4 x USB 3.0/2.0 (2 puertos en el panel posterior, 2 puertos disponibles a través de conector USB interno) 8 x USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)	DDR4/2133 MHz
Cantidad máxima admitida	32GB
Arquitectura	Dual Channel (doble canal)
Soporte memoria registrada	Soporta módulos de memoria ECC UDIMM 1Rx8/2Rx8 (operando en modo no-ECC) Soporte para módulos de memoria non-ECC UDIMM 1Rx8/2Rx8/1Rx16
Apartado gráfico
Procesador gráfico	Intel HD Graphics (el modelo concreto depende de CPU Instalada)
Salidas de vídeo	1 x puerto D-Sub, con una resolución máxima de 1920×1200@60 Hz 1 x puerto DVI-D con una resolución máxima de 1920×1200@60 Hz (no soporta conexión D-Sub mediante adaptador) 1 x puerto HDMI (v1.4), soportando una resolución máxima de 4096×2160@24 Hz Memoria compartida Máxima de 512 MB
Audio
Audio	Audio de alta definición Soporte para salida S / PDIF 2/4/5.1/7.1-channel * Para configurar el audio de 7.1 canales, tiene que utilizar un módulo frontal de audio HD y activar la función de múltiples canales de audio a través del controlador de audio.
Chip de audio	Realtek ALC887
LAN
LAN	Chip Realtek GbE LAN (10/100/1000 Mbit)
Mejora de latencia	Software cFosSpeed Internet Accelerator
Zócalos de Expansión
1 x PCI Express 3.0 x16 (PCIEx16) 2 x PCI Express 2.0 x1 slots
Controlador E/S – Monitorización Hardware-Ventilación
Controlador E/S	Chip controlador E/S iTE
Monitorización Hardware	Detección de la temperatura de CPU/Sistema Detección del voltaje del sistema Control de velocidad para el ventilador de CPU/Sistema Detección de la velocidad del ventilador del CPU/Sistema Advertencia sobre fallos del ventilador del CPU/Sistema Aviso de sobrecalentamiento de CPU/sistema * La función de control de la velocidad del ventilador está soportada siempre que el mismo lo soporte.
Ventilación	Conector CPU Fan de 4 pines Conector chasis fan de 4 pines X1
BIOS
Número de chips y características	1 x flash de 64 Mbit Licencia para uso de UEFI BIOS de AMI PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Botón para reseteado de Bios	No
Otras Características
Soporte para Q-Flash Soporta Xpress Install Soporte para APP Center * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especificaciones de la placa. Soporta Smart Switch @ BIOS ™ Auto Green Soporte de Cloud Station EasyTune USB Blocker Smart TimeLock Fast Boot Visor de información del sistema 3D OSD Smart Keyboard Smart Backup Easy RAID
Software Incluido
cFosSpeed Norton® Internet Security (versión OEM)
Sistema Operativo
Soporte para Windows 10/8.1 64-bit Soporte para Windows 7 32-bit/64-bit * Por favor, descargue e instale “Windows USB Installation Tool” de la página web de GIGABYTE antes de instalar Windows 7.

Conclusiones, disponibilidad y precio de la Gigabyte GA-H110M-S2H.

Esta placa nos parece una propuesta muy interesante y equilibrada para todo aquel que busque montar un PC compacto de rendimiento medio/bajo y no quiera gastar demasiado dinero sin tener que renunciar por ello a un producto de buena calidad. No es una placa perfecta, pero teniendo en cuenta su precio y el uso al que está destinado, la verdad es que nos parece sumamente recomendable.

Nos habría gustado ver disipadores en la zona de alimentación, por lo que recomendamos una caja suficientemente ventilada para alargar la vida útil de la placa y el resto del equipo, pero por lo demás, es difícil echar en falta algún elemento más.
