Gigabyte GA-B250M-D3H, fiabilidad y conectividad de nueva generación

Saludos Gizcomputers, hoy analizaremos la Gigabyte GA-B250M-D3H, un modelo básico de placa base de Gigabyte actualizada a los chipsets de la serie 200, tecnología imprescindible para acceder a la séptima generación de procesadores Intel. Si eres de los usuarios que apuestan por invertir lo justo y necesario en renovar tu ordenador puede que esta propuesta te resulte muy atractiva. Y es que la GA-B250M-D3H es una versión que básicamente viene a sustituir a aquella Gigabyte GA-H110M-S2H que os presentamos hace unos cuantos meses.

Vamos a ver que aporta de novedoso este modelo.

Diseño y construcción de la Gigabyte GA-B250M-D3H.

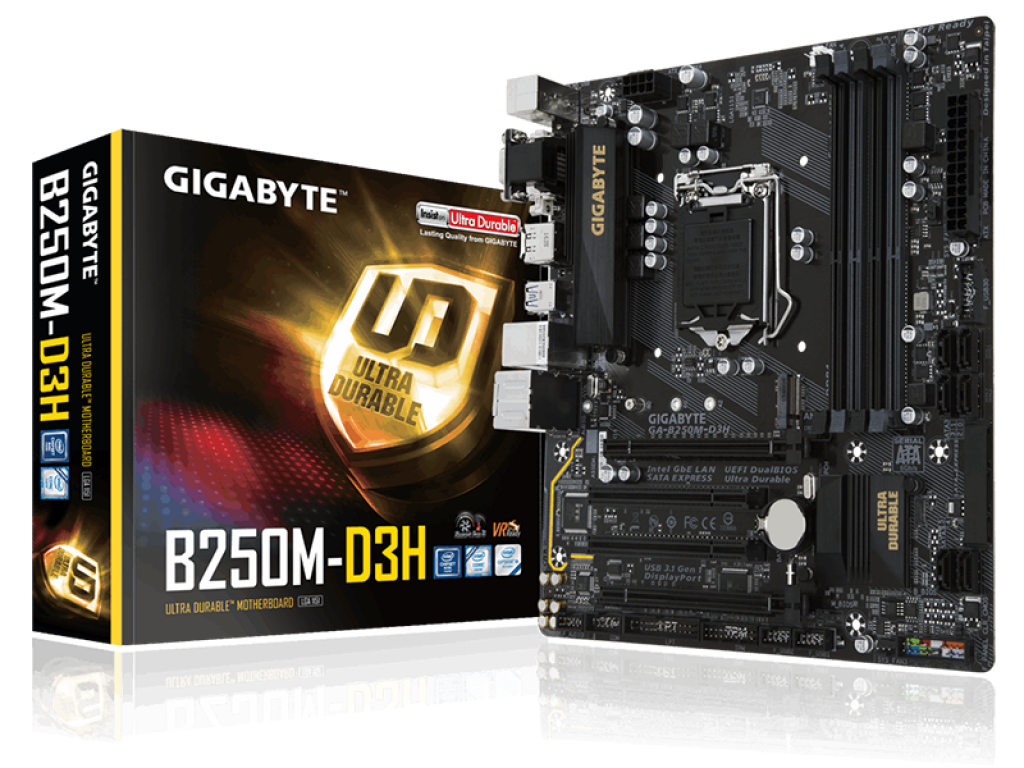

Gigabyte GA-B250M-D3H

La Gigabyte GA-B250M-D3H es una placa compacta en formato Micro ATX, ideal para instalar en cualquier tipo de caja del mercado, y una opción excelente para PCs multimedia donde el espacio es un factor primordial.

Con un diseño clásico donde los haya, básicamente repite el esquema del modelo al que no hemos referido al principio (GA-H110M-S2H), por consiguiente podemos aplicarle las mismas virtudes y defectos.

Esta placa es de la serie ULTRADURABLE, lo cual consiste en una serie de tecnologías específicas en sus componentes destinadas a alargar la vida útil del producto. Podemos destacar las siguientes características:

Diseño resistente anti-azufre. Una capa de aleación se ha añadido para proteger la capa de plata y evitar que la reacción de sulfuración se lleve a cabo..
Un PCB “Glass Fabric” que evita que la condensación de la humedad ambiental dañe la placa.
RDS MOSFETs de bajo perfil que maximizan la eficiencia y disminuyen la generación de calor.
Circuito separado de audio (iluminado) para reducir las interferencias electromagnéticas con condensadores de audio de alta calidad.

A destacar el Smart Fan 5 por medio del cual los usuarios pueden asegurarse de que su PC gaming puede mantener un rendimiento estable mientras se mantiene refrigerado. Smart Fan 5 permite a los usuarios intercambiar sus conectores para los ventiladores para reflejar diferentes sensores térmicos en diferentes ubicaciones de la placa base. Además con Smart Fan 5 los conectores híbridos para el ventilador soportan ventiladores PWM y de voltaje, esto hace que la placa base este más adaptada a montar refrigeración líquida.

Soporte de procesadores y de memoria RAM de la Gigabyte B250M D3H / GA B250M D3H / P/N: GAB25MD3H-00-G.

Viene equipada con el socket 1151 para soportar procesadores de 7th / 6th Gen Intel® Core™ i3/i5/i7 / Pentium® / Celeron® y módulos de memoria RAM DDR4 de 2400/2133 MHz en doble canal con sus 4 slots para un máximo de 64Gb.

La Gigabyte GA-B250M-D3H hace uso del chipset B250, perteneciente a la gama empresarial de intel (siendo el más básico de los tres de esta gama) con la nueva arquitectura Kaby Lake de la que ya os hemos hablado en pasadas reviews. A continuación tenéis una pequeña tabla comparativa de esta línea de chipsets.

Comparativa gama de chipset Kaby Lake

Especificaciones técnicas de la Gigabyte GA-B250M-D3H.

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Gigabyte B250M D3H / GA B250M D3H / P/N: GAB25MD3H-00-G:

Gigabyte GA-B250M-D3H
Procesadores compatibles y formato
Procesadores compatibles	Socket LGA1151 soporta procesadores de 6th / 7th Generación Intel Core i7 / i5 / i3 / Pentium / Celeron
Formato	24.4 cm x 22.5 cm M-ATX Form Factor
Chipset
Modelo	Intel B250 Express Chipset
Interfaz de almacenamiento	1 x conector M.2 (Socket 3, M key, SATA tipo 2242/2260/2280/22110 y soporte SSD PCIe x4/x2 ) 1 x conector SATA Express * El conector SATA Express no es compatible con los dispositivos regulares SATA. 6 x conector SATA 6Gb/s
Puertos USB	6 x puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) 6 x puertos USB 3.1 Gen 1 (4 puertos en el panel posteriorl, 2 puertos disponibles a través de los conectores USB interno)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)	4 x ranuras DDR4 Soporta DDR4 2400/2133 MHz (Procesadores de 7th Gen) Soporta DDR4 2133 MHz (Procesadores de 6th Gen)
Cantidad máxima admitida	64GB
Arquitectura	Dual Channel (Doble canal)
Soporte memoria registrada	Soporta Intel Extreme Memory Profile (XMP) Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8 Soporte para módulos de memoria ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
Conectividad
Interna	1 x conector SATA Express 1 x conector de alimentación ATX 12V 8-pin 3 x conector del ventilador del sistema 1 x conector del ventilador de la CPU 1 x conector del panel frontal 1 x conector de puerto paralelo 1 x conector de alimentación principal ATX 24-pin 1 x conector de audio en el panel frontal 2 x conectores USB 2.0/1.1 1 x conector del puerto de serie 1 x Clear CMOS jumper 1 x conector S/PDIF Out 6 x conector SATA 6Gb/s 1 x conector Trusted Platform Module (TPM) 1 x Triple conector socket M.2 1 x cabezal USB 3.1 Gen 1
Externa	4 x puertos USB 3.1 Gen 1 6 x jacks de audio (salida para altavoz central/subwoofer, salida para altavoz trasero, salida para altavoz lateral, Line In, Line Out, Mic In) 2 x puerto USB 2.0/1.1 1 x DisplayPort 1 x HDMI 1 x puerto teclado / ratón PS / 2 1 x puerto D-Sub 1 x puerto DVI-D 1 x Puerto RJ-45
Audio
Audio	Codec Realtek® ALC892 Audio de alta definición 2/4/5.1/7.1-channel Soporte para salida S / PDIF
LAN
LAN	Chip Intel® GbE LAN (10/100/1000 Mbit)
Zócalos de Expansión
1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento óptimo, asegúrese de que esté colocada en el slot PCIEX16. 1 x PCI Express x16, a x4 (PCIEX4) (Todos los slots PCI Express conforman el estandar PCI Express 3.0) 2 x ranura PCI
VGA
Procesador gráfico integrado – Soporte Intel® HD Graphics: 1 x DisplayPort, soporta una resolución máxima de 4096×2304@60 Hz * Soporta DisplayPort versión 1.2. 1 x puerto HDMI, soportando una resolución máxima de 4096×2160@24 Hz * Soporta la versión HDMI 1.4. 1 x puerto DVI-D , soportando una resolución máxima de 1920×1200@60 Hz * El puerto DVI-D no soporta conexión D-Sub por adaptador. 1 x puerto D-Sub, con una resolución máxima de 1920×1200@60 Hz Soporta hasta 3 pantallas a la vez Máxima memoria compartida: 1 GB. Soporta AMD Quad-GPU CrossFireXTM y AMD CrossFireTM de dos direcciones.
OTROS
Características especiales	Aviso en caso de fallo en el ventilador Advertencia de sobrecalentamiento Detección de la velocidad del ventilador Detección de temperatura Detección de voltaje Control de la velocidad del ventilador * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale. Soporte para APP Center * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa. Soporte para Q-Flash Soporte para 3 TB + Unlock Soporta Xpress Install @ BIOS ™ Auto Green Soporta ON/OFF Charge Soporte de Cloud Station EasyTune USB Blocker Smart TimeLock Fast Boot Visor de información del sistema LED ambiente V-Tuner 3D OSD Smart Keyboard Smart Backup Configuración de la BIOS Color Temperature Administración de la energía Boost en los juegos Memoria Intel® Optane™
BIOS	2 x 64 Mbit flash Soporta DualBIOS™ Licencia para uso de UEFI BIOS de AMI PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistemas operativos soportados	Windows® 10 (64-bit) Windows® 8.1 (64-bit) Windows® 7 (64-bit/32-bit)

Conectividad, audio y expansión.

De todos los detalles y especificaciones técnicas de la Gigabyte GA-B250M-D3H de la anterior tabla, vamos a destacar algunos elementos de conectividad.

Disponemos de 1 PCIe 3.0 x16 (que soporta el modo x16) y 1 PCIe 3.0 x16 (que soporta el modo x4), 6 puertos SATA 6Gb/s, 1 slot M.2 (Key M) y un 1 conector SATA Express. En el apartado USB dispone de 6 puertos 2.0 y 6 USB 3.1 Gen1. En el tema de audio la placa cuenta con el chipset de Audio Realtek ALC892 con soporte para salida S / PDIF.

En la conectividad gráfica tenemos un punto destacado de la placa base que soporta hasta tres pantallas incluyendo una interfaz multimedia de alta definición e incorpora 1 DisplayPort, 1 HDMI, 1 x puerto D-Sub y 1 x puerto DVI-D, y el muy relevante detalle de que Soporta AMD Quad-GPU CrossFireXTM y AMD CrossFireTM de dos direcciones.

Conclusiones, disponibilidad y precio de la Gigabyte GA-B250M-D3H.

Si no quieres gastar tu dinero en extras innecesarios pero quieres asegurar la inversión en un producto fiable y duradero no cabe duda de que esta es tu placa base. La inclusión de la nueva arquitectura Kaby Lake además permite disfrutar de la nueva gama de procesadores Intel y del salto de potencia que promete la tecnología Intel® Optane™.

Tal vez no sea la placa más espectacular y llamativa del mercado pero cubre con creces las necesidades del usuario medio. Evitando florituras superfluas la Gigabyte GA-B250M-D3H se centra en ofrecer las máximas posibilidades al precio más ajustado.
