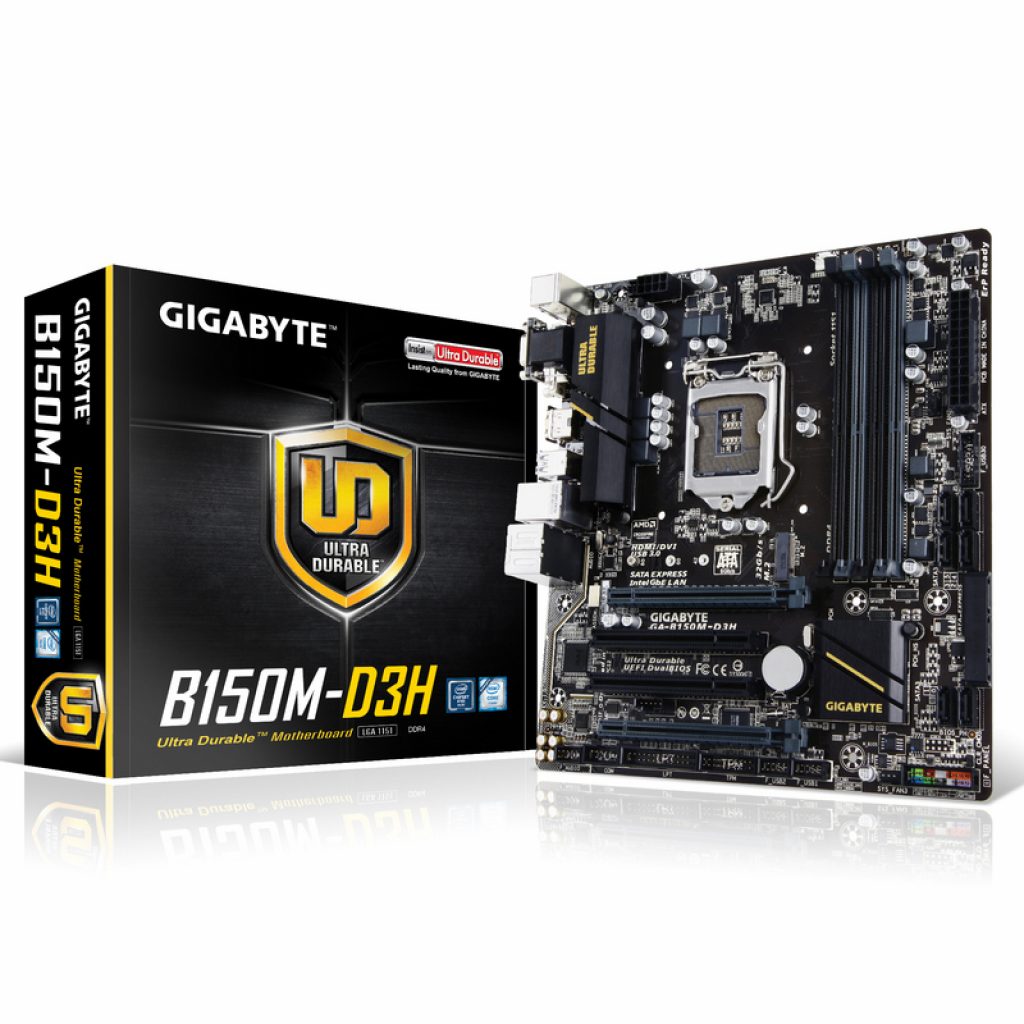

Hoy en Gizcomputer os queremos hablar de la Gigabyte GA-B150M-D3H, una de las placas más interesantes que podemos encontrar para montar un equipo de reducidas dimensiones sin renunciar a casi ninguna de las características de placas ATX bastante más caras.
Diseño y construcción de la Gigabyte GA-B150M-D3H.
Esta placa base llega en formato Micro ATX y se diferencia de otras propuestas similares por algunos rasgos poco comunes para este tamaño y rango de precios como es la presencia de 4 ranuras para memoria RAM y la presencia de un pequeño disipador para parte de la circuiteria de alimentación.
Y si nos fijamos en la circuiteria y calidad de la Gigabyte GA-B150M-D3H en general nos encontramos con un VRM de 5 fases para el procesador y 1 para la memoria, encontrando chokes sólidos (no es especifica si son de ferrita o no), capacitores japoneses y un socket con pines de oro de 15 micrones, encuadrados todos ellos dentro de lo que el fabricante llama Ultra Durable, su marca de calidad y que nos asegura una buena durabilidad de los componentes.
Otros rasgos interesantes de esta placa pasan por integrar 3 conectores de 4 pines para ventiladores (un número que no se suele ver en placas de este formato, además del básico para el disipador de la CPU) y una sistema de doble BIOS, por si la primera se corrompe por cualquier problema de hardware o de software.
Soporte de procesadores y de memoria RAM.
La Gigabyte GA-B150M-D3H cuenta con el chipset B150, y que se encuentra dentro de los chipset de Intel enfocados a negocios, con un soporte para PCIe, SATA y USB a medio camino entre el H110 y el H170. Para que podáis comparar os dejamos un par de cuadros con los chipsets para consumidores y los enfocados a negocios, los cuales cuentan con características como “Intel Small Business Advantage“.
Por lo demás, tenemos soporte para cualquier procesador Skylake bajo socket 1151 y para memoria RAM DDR4 de 2133 MHz en doble canal.
Conectividad, audio y expansión de la Gigabyte B150M-D3H.
El sistema de sonido cuenta con PCB aislado y condensadores japoneses de alta calidad, lo que asegura un buen sonido, dentro de las limitaciones del Realtek ALC892, que nos ofrece hasta 7.1 canales de sonido con 95dB SNR, 24-bit y 192 kHz.
Por lo demás contamos con un buen soporte USB, con hasta 6 puertos disponibles para chasis (2 de ellos 3.0) y otros 6 en el panel trasero (4 de ellos 3.0), pero lo que destaca sobre otras placas Micro-ATX es la posibilidad de instalar dos gráficas AMD en crosffire, pero teniendo en cuenta que la segunda funcionará a 4x 3.0, lo que debería no crear cuello de botella a casi ninguna gráfica, al ser equivalente a un puerto Gen 2 8x.
A continuación, una tabla con todos los detalles técnicos:
| Gigabyte GA-B150M-D3H |
|||||
|---|---|---|---|---|---|
| Procesadores compatibles y formato | |||||
| Procesadores compatibles |
|
||||
| Formato | Micro ATX Factor de forma; 24.4cm x 22.5cm | ||||
| Chipset | |||||
| Modelo | Intel B150 Express Chipset | ||||
| Interfaz de almacenamiento |
|
||||
| Puertos USB |
|
||||
| Soporte de memoria RAM | |||||
| Tipo de memoria/frecuencia máxima (oficial) |
|
||||
| Conectividad | |||||
| Interna |
|
||||
| Externa |
|
||||
| Audio | |||||
| Audio |
|
||||
| LAN | |||||
| LAN |
|
||||
| Zócalos de Expansión | |||||
|
|||||
| VGA | |||||
|
|||||
| OTROS | |||||
| Características especiales |
|
||||
| BIOS |
|
||||
| Sistemas operativos soportados |
|
||||
Conclusiones, disponibilidad y precio de la Gigabyte GA-B150M-D3H.
La Gigabyte B150M-D3H es una placa que por menos de 100 euros nos ofrece casi lo mismo que cualquier placa ATX de gama más alta, y lo hace sin descuidar ni la calidad de fabricación ni un diseño bastante bonito. Contamos con un buen sistema de almacenamiento con M.2 bajo PCIe, posibilidad de instalar dos gráficas y un sonido de bastante calidad, por lo que a menos que queramos exprimir un procesador K (desbloqueado) a base de overclock, nos parece una de las placas más interesantes del mercado. Una compra recomendada, a menos que deseéis crear un equipo gaming de muy alto nivel, en cuyo caso os recomendamos leer nuestro artículo de la MSI Z270 Gaming M7.
- Buena construcción y circuiteria.
- 4 ranuras para RAM en Micro ATX.
- Soporte para unidad M.2 bajo PCIe NVMe Gen 3 x4.
- Soporte para SATA Express.
- Audio con PCB separado anti interferencias y condensadores japoneses.
- Relación calidad/precio.
- Apta para Skylake.
- Mas puertos SATA que las placas con H110.
- Posibilidad de Crossfire.
- 3 conectores para ventilador de chasis de 4 pines.
- Con soporte para SLI habría sido perfecta.
- Los conectores SATA miran hacia arriba.
- Habría sido más interesante una salida DisplayPort antes que una VGA.
