Asus Prime H270M-PLUS, la placa base micro ATX que te sorprenderá

Saludos Gizcomputers. Hoy voy a presentaros la Asus Prime H270M-PLUS. Una placa base de la gama básica Prime que hace gala de la calidad a la que nos tiene acostumbrados Asus. Aunque si queréis ver potencia en estado puro os recomiendo leer la review que publicamos sobre la MSI Z270 Gaming M7.

Sin más preámbulos analicemos las características más importantes de este modelo de Asus.

Diseño y construcción de la Asus Prime H270M-PLUS.

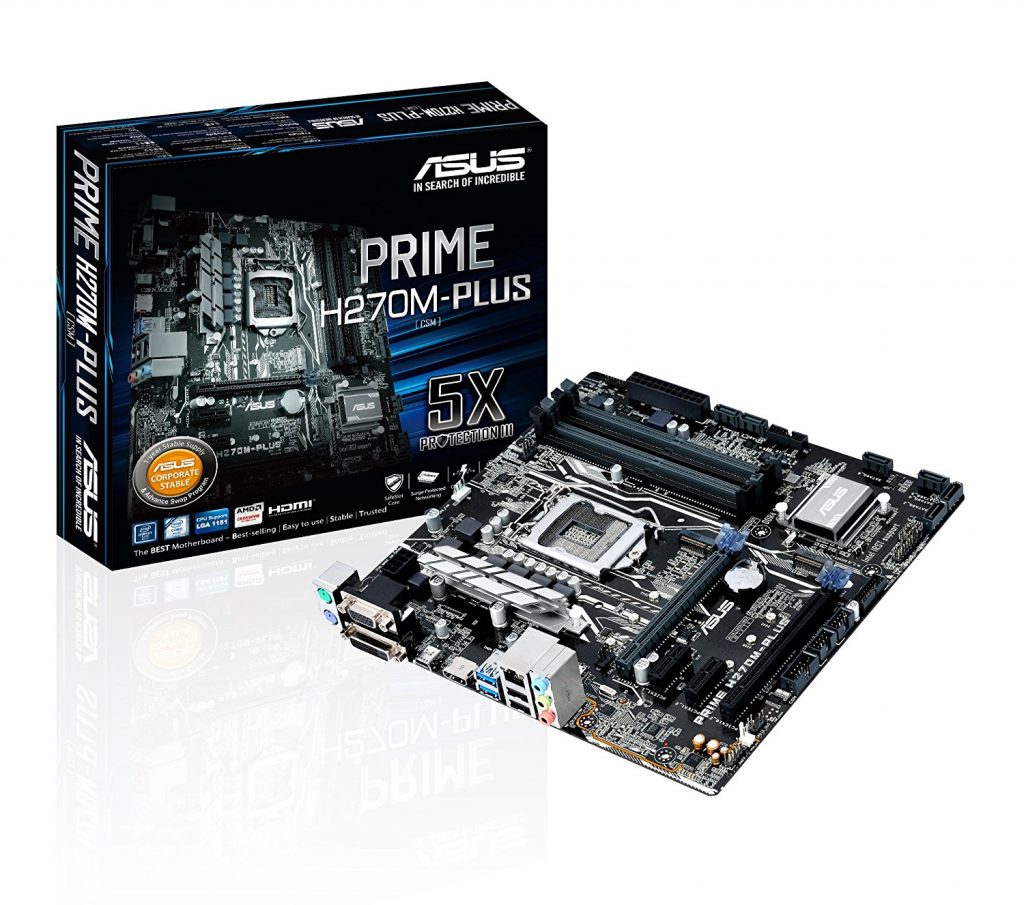

Asus Prime H270M-PLUS

La Asus H270M-PLUS es una placa en formato mATX, que como todas en la serie PRIME facilita el montaje al usuario. El fabricante garantiza una instalación segura de la placa base al disponer los orificios de montaje en áreas sin componentes que minimizan el riesgo de posibles daños o cortocircuitos causados por el contacto.

Su tecnología 5X Protection III incorpora componentes avanzados, un excelente diseño de circuito y los estándares más rigurosos que garantizan la calidad y durabilidad. Incluye protección contra subidas de tensión, y descargas electrostáticas, así como el panel de las E/S posteriores de acero inoxidable.

El control avanzado de los ventiladores Fan Xpert 4 Core asegura que cada ventilador alcance un equilibrio ideal entre refrigeración y silencio.

Soporte de procesadores y de memoria RAM de la Asus H270M-PLUS P/N: 90MB0T00-M0EAY0.

Viene equipada con el socket 1151 para soportar procesadores de 7th y 6th Gen Intel® Core™ i3/i5/i7 / Pentium® / Celeron® y módulos de memoria RAM DDR4 de 2400/2133 MHz en doble canal con sus 4 slots para un máximo de 64Gb.

La Asus H270M-PLUS P/N: 90MB0T00-M0EAY0 hace uso del chipset H270, con la nueva arquitectura Kaby Lake que proporciona un rendimiento mejorado permitiendo un mayor ancho de banda y estabilidad. A continuación tenéis una pequeña tabla comparativa de esta línea de chipsets.

Especificaciones técnicas de la Asus Prime H270M-PLUS.

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Asus Prime H270M-PLUS P/N: 90MB0T00-M0EAY0:

Asus Prime H270M-PLUS
Procesadores compatibles y formato
Procesadores compatibles	Socket LGA1151 soporta procesadores de 6th / 7th Generación Intel Core i7 / i5 / i3 / Pentium / Celeron
Formato	9.6 inch x 9.4 inch ( 24.38 cm x 23.88 cm ) mATX Form Factor
Chipset
Modelo	Intel H270
Interfaz de almacenamiento	1 x M.2 Socket 3, M Key, 2242/2260/2280 (SATA mode & X4 PCIE mode) 1 x M.2 Socket 3, M Key, 2242/2260/2280 (SATA & x2 PCIE mode) 6 x SATA 6Gb/s Soporta Raid 0, 1, 5, 10 Soporta Intel® Smart Response Technology Intel® Optane™ Memory Ready
Puertos USB	1 x puerto USB 5Gb/s 6 x puertos USB 3.0 6 x puertos USB 2.0
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)	4 x ranuras DDR4 Soporta DDR4 2400/2133 MHz (Procesadores de 7th Gen) Soporta DDR4 2133 MHz (Procesadores de 6th Gen)
Cantidad máxima admitida	64GB
Arquitectura	Dual Channel (Doble canal)
Soporte memoria registrada	Soporta Intel Extreme Memory Profile (XMP)
Conectividad
Interna	1 x MONO out header 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (SATA mode & X4 PCIE mode) 1 x TPM header 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 2 x Chassis Fan connector(s) (2 x 4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x COM port header
Externa	1 x PS/2 keyboard (purple) 1 x PS/2 mouse (green) 1 x DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) port(s) 1 x USB 5Gb/s port(s) Type-C ( support 3A power output ) 2 x USB 3.0 (blue) Type-A 2 x USB 2.0 3 x Audio jack(s)
Audio
Audio	Realtek® ALC887 8 canales CODEC de audio de alta definición Compatible con: Jack-detection, Jack-retasking en panel frontal. Características de audio: Aislamiento de audio: Asegura la separación de las señales de sonido y las digitales, lo que reduce las interferencias notablemente. Capas dedicadas para audio: Las capas separadas para los canales derecho e izquierdo protegen las señales débiles de audio. Iluminación LED: ilumina tu equipo con el diseño de audio iluminado. Condensadores fabricados en Japón con un sonido realista, cálido y natural
LAN
LAN	Intel® I219V, controladora Gigabit
Zócalos de Expansión
1 x PCIe 3.0/2.0 x16 (x16 mode) 1 x PCIe 3.0/2.0 x16 (max at x4 mode) 2 x PCIe 3.0/2.0 x1
VGA
Procesador gráfico integrado – Intel® HD Graphics compatible Múltiples salidas VGA: HDMI/DVI-D/RGB Compatible con HDMI 1.4b con una resolución máxima 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Compatible con RGB con una resolución máxima 1920 x 1200 @ 60 Hz Compatible con DVI-D con una resolución máxima 1920 x 1200 @ 60 Hz Máxima memoria compartida: 1024 MB Soporta AMD CrossFireX™ Technology. Compatible hasta con 3 pantallas simultáneas
OTROS
Características especiales	ASUS 5X Protection III : ASUS SafeSlot Core: Fortified PCIe Slot prevents damage ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! ASUS Overvoltage Protection: World-class circuit-protecting power design ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! ASUS DIGI+ VRM: 6 Phase digital power design ASUS EPU : EPU ASUS Exclusive Features : AI Suite 3 Ai Charger ASUS Quiet Thermal Solution : Stylish Fanless Design Heat-sink solution & MOS Heatsink ASUS Fan Xpert 4 Core ASUS EZ DIY : ASUS CrashFree BIOS 3 ASUS EZ Flash 3 ASUS UEFI BIOS EZ Mode ASUS Q-Design : ASUS Q-Slot ASUS Q-DIMM
BIOS	128 Mb Flash ROM UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0 BIOS multilingüe ASUS EZ Flash 3 CrashFree BIOS 3 F11 EZ Tuning Wizard F6 Qfan Control F3 Mis favoritos, Notas rápidas, Últimos registros F12 PrintScreen e información de memoria ASUS DRAM SPD (Serial Presence Detect)
Sistemas operativos soportados	Procesadores de la 7ª Generación de Intel®: Windows® 10 (64-bit) Procesadores de la 6ª Generacion de Intel®: Windows® 10 (64-bit) Windows® 8.1 (64-bit) Windows® 7 (64-bit/32-bit)

Conectividad, audio y expansión Asus Prime H270M-PLUS.

De todos los detalles y especificaciones técnicas de la Asus Prime H270M-PLUS de la anterior tabla, vamos a destacar algunos elementos de conectividad. Disponemos de:

1 PCIe 3.0/2.0 x16 (modo x16)
1 PCIe 3.0/2.0 x16 (max a modo x4)
2 PCIe 3.0/2.0 x1
6 puertos SATA 6Gb/s
2 slot M.2 (Key M)

En el apartado USB dispone de:

6 puertos USB 3.0
1 USB 5Gb/s
6 puertos USB 2.0

Incluye el chipset de Audio Realtek ALC887.

Con soporte de hasta tres pantallas y la tecnología AMD CrossFireX™ disponemos de tres salidas gráficas:

1 HDMI 1.4b
1 puerto RGB
1 puerto DVI-D

Sobre el modelo P/N: 90MB0S90-M0EAY0.

Simplemente haceros constar que si tenéis necesidad de más PCIe 3.0/2.0 x1 existe el modelo PRIME H270-PLUS P/N: 90MB0S90-M0EAY0, que incluye 4 en lugar de los 2 que trae el modelo que estamos analizando en esta review.

Conclusiones, disponibilidad y precio de la Asus Prime H270M-PLUS.

Asus Prime H270M-PLUS es un producto de alta calidad con casi todas las posibilidades de expansión cubiertas. Con un diseño sobrio pero muy equilibrado y fiabilidad contrastada.

La Asus H270M-PLUS ofrece capacidades suficientes para satisfacer a los usuarios exigentes sin estridencias, ni ganas de pagar por funcionalidades gaming.
