¿Qué tal, Gizcomputers?, en esta reseña vamos a ver un placa gaming, modelo Asrock Z270 Extreme4. Un modelo de potentes funcionalidades valida para la séptima generación de procesadores Intel. Si por el contrario os interesa montar un nuevo PC con base en micros de AMD, el modelo Asrock X370 Taichi, os resultará de lo más convincente.

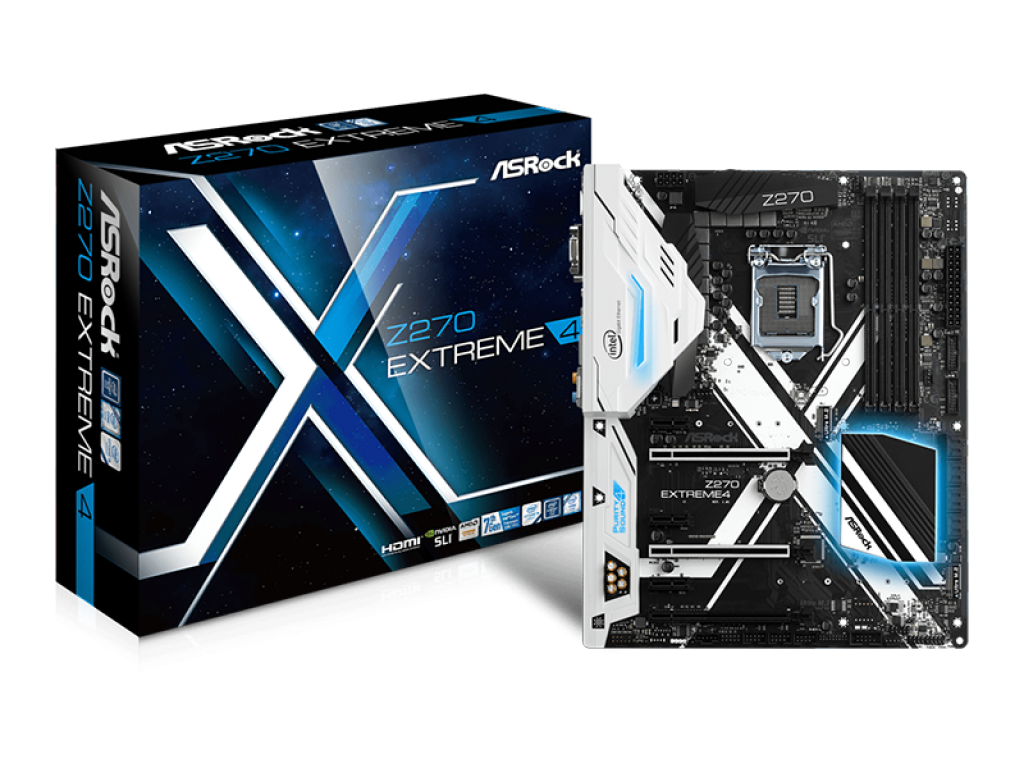

Diseño y construcción de la Asrock Z270 Extreme4
El modelo Z270 Extreme4 de Asrock, es una placa base de gama premium. Tantos sus características como los componentes que la conforman son de una alta calidad, al servicio de ofrecer el máximo rendimiento y control del equipo al usuario. Destaca por su PCB Negro mate donde resalta una X de diseño blanco que surca de extremo a extremo la placa. Se ha construido con una alta densidad de fibra de vidrio. Con ello se reducen las brechas entre las capas del PCB protegiendo la placa base contra cortocircuitos eléctricos causados por la humedad.
Energía Digi
Esta placa base se distingue de la tradicional alimentación analógica, empleando el sistema digital PWM (Modulación por ancho de pulsos). Le proporciona voltaje CPU Vcore más eficiente y sin problemas. Con ello la estabilidad y la vida útil de la placa base es mucho mayor.
ASRock Super Alloy
Con la denominación Super Alloy el fabricante engloba una serie de características y calidad de componentes que proporcionan el distintivo de producto de gama alta. Estas cualidades son:
Disipador de calor de aleación de Aluminio XXL
Power Choke 45A Premium: Proporcionan un mayor y mejor voltaje Vcore a la placa base
Memory Alloy Choke Premium: Reduce un 70% las pérdidas en el núcleo en comparación con iron powder choke
Capacitadores Combo: Capacitadores Nichicon 12K Negros 100% fabricados en Japón con polímeros conductivos de alta calidad
E/S Armor: Cubierta protectora diseñada para todas las partes cruciales cerca de la parte de la placa trasera E/S. Evitan daños por electricidad estática
Iluminación
Dispone de sistema RGB LED. Para que el usuario construya un propio modo de iluminación colorida al gusto. Con RGB LED se pueden conectar tiras de LED. Todo ello fácilmente gestionable mediante la utilidad ASRock AURA RGB LED.
Soporte de procesadores y de memoria RAM de la Asrock Z270 Extreme4
Se trata de una placa con socket 1151 que admite procesadores intel de hasta 7a Generación, así como los Intel Pentium y Celeron. Admite módulos de memoria RAM DDR4 de 3866+ (O.C.) a 2133 MHz en doble canal. Dispone de 4 slots con contactos 15μ Oro y admite un máximo de 64Gb.
La Asrock Z270 Extreme4 utiliza el potente chipset Z270, que proporciona capacidades para el overclock y mayor capacidad de gestión de conexión.
Especificaciones técnicas de la Asrock Z270 Extreme4
A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base:
Asrock Z270 Extreme4
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatibles
Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® de la séptima y sexta generación
Socket
LGA1151
Formato
Formato ATX
12.0-in x 9.6-in / 30.5 cm x 24.4 cm
CHIPSET
Modelo
Intel® Z270
Interfaz de almacenamiento
6 x conectores SATA3 de 6.0 Gb/s, Soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Intel® Rapid Storage 15 y Tecnología Intel® Smart Response), NCQ, AHCI y Hot Plug
2 x conectores SATA3 6.0 Gb/s de ASMedia ASM1061, soporta funciones NCQ, AHCI y Hot Plug
1 x Socket Ultra M.2 (M2_1), módulos M Key soportados tipo 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s y módulo M.2 PCI Express hasta Gen3 x4 (32 Gb/s)
1 x Socket Ultra M.2 (M2_2), soporta modulo tipo M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s y módulo M.2 PCIe hasta Gen3 x4 (32 Gb/s)
3 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6: una a x16 (PCIE2); dos a x8 (PCIE2) / x8 (PCIE4); tres a x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))
3 x ranuras PCI Express 3.0 x1 (Flexible PCIe)
Soporta AMD Quad CrossFireX™, 3-Way CrossFireX™ y CrossFireX™
Compatible con NVIDIA® Quad SLI™ y SLI™
1 x Socket M.2 (Key E), soporta modulo WiFi/BT tipo 2230
Contactos 15μ Gold en Slot VGA PCIe (PCIE2)
GRÁFICOS
Especificaciones
Soporta Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnología Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics
Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
Ventilador con Control de velocidad múltiple: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
Control de voltaje: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST
Conectividad, audio y expansión de la Asrock Z270 Extreme4
Este modelo Asrock Z270 Extreme4 presenta un amplio abanicos de posibilidades de conexion. A destacar los 2 puertos USB 3.1 Gen2 10Gb/s (1 Type-A + 1 Type-C). Se complementan con 8 USB 3.1 Gen1 (4 Frontales, 4 Traseros).
En el interior cuenta con 3 PCIe 3.0 x 16, 3 PCIe 3.0 x1 y 1 M.2 (Key E). Que se suman a los 8 SATA3 y 2 Ultra M.2 (PCIe Gen3 x4 & SATA3). Gráficamente se cuenta con un buen surtido de posibilidades, teniendo salidas HDMI, DVI-D y D-Sub. Esta preparada además para soportar Triple Monitor y tienen compatibilidad con NVIDIA® Quad SLI™ y AMD 3-Way CrossFireX™.
Las ranuras de Acero PCI-E tienen una cubierta sólida que evitan cualquier interferencia de señal con las tarjetas gráficas. Aseguran que las tarjetas gráficas pesadas estén bien instaladas en las ranuras PCI-E de forma segura. También se ha incluido el bundle de ASRock SLI HB Bridge compatible con las tarjetas gráficas NVIDIA® GeForce GTX 1080 y 1070. Dobla el ancho de banda de transmisión disponible, entregando una estabilidad sin igual en modo de juego.
Al sonido se le ha dado especia relevancia en este modelo. Ofrece Audio 7.1 canales HD (Realtek ALC1220 Audio Codec) con Purity Sound™ 4 & Conexión DTS. Purity Sound 4 se explica como una combinación de varias soluciones de audio de hardware y software. A las mencionadas características especificaciones del sonido se une el PCB con capas individuales para el canal de audio Derecho/Izquierdo, 120dB SNR DAC y otras serie de tecnologías cuya finalidad es ofrecer los más nítidos efectos de sonido.
La conexión a red esta servida por Intel® Gigabit LAN 10/100/1000 Mb/s.
Conclusiones, disponibilidad y precio de la Asrock Z270 Extreme4
La placa Asrock Z270 Extreme4 es un producto de excelente factura. Cada uno de sus aspectos esta diseñado para satisfacer demandas altas de calidad. Es una placa de construccion solida, segura, fiable y estable. Fabricada para durar y rendir a tope, en sesiones de gran exigencia.
