Asrock H110TM-ITX, placa base económica para un mini equipo

Una nueva placa base nos ocupa, Gizcomputers. En este caso el modelo Asrock H110TM-ITX. Una pequeña propuesta para montar un ordenador compacto pero potente. Aunque si vuestro interés va más por el poder desatado, y las últimas tecnologías, mirad la Asrock Z370 Pro4, preparada para la octava generación de intel.

Diseño y construcción de la Asrock H110TM-ITX

El modelo H110TM-ITX de Asrock, es una placa base compacta que apuesta por una excelente calidad de construcción. Sus componentes pretenden asegurar al usuario una durabilidad y seguridad de uso sobre otro tipo de factores. Por su puesto conjugado con unas medidas minúsculas, pues no en vano es un modelo mini ITX de tan solo 17 x 17 cm. Al igual que hemos visto en otros modelos de Asrock, sus placas destacan por un PCB de alta densidad. El fabricante nos entrega asi el diseño del sistema de tela de cristal de alta densidad. Por medio del cual se reducen las brechas entre las capas PCB, protegiendo la placa base contra cortocircuitos eléctricos causados por la humedad.

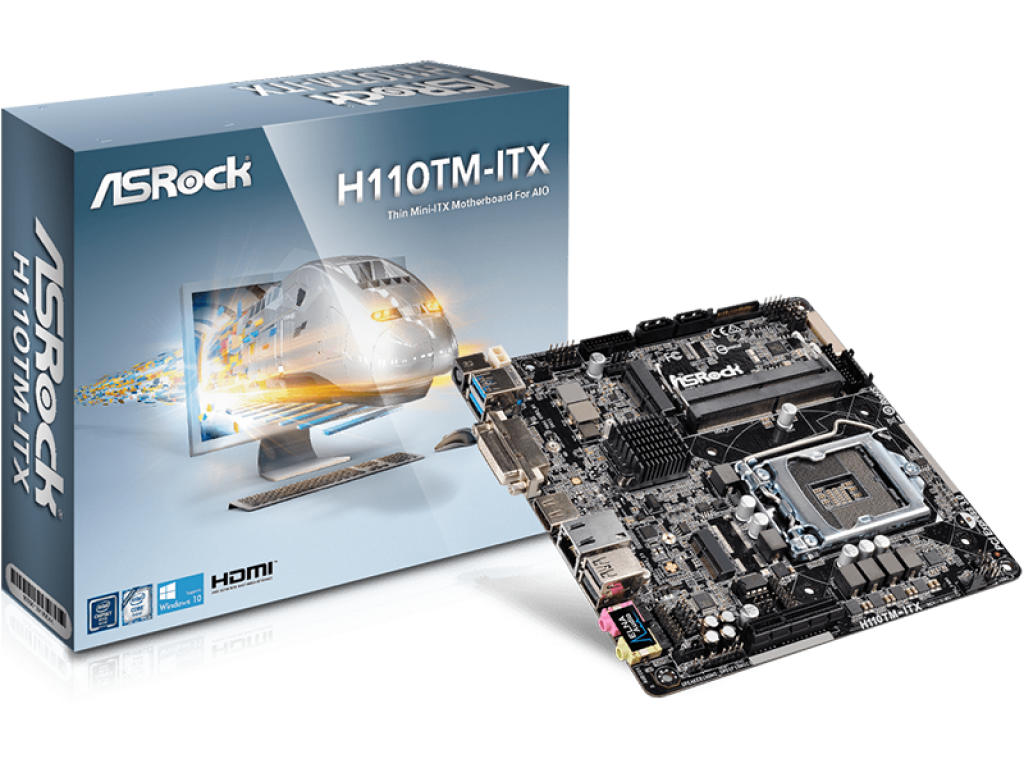

Asrock H110TM-ITX

ASRock Super Alloy

Con la denominación Super Alloy el fabricante engloba una serie de características y calidad de componentes que proporcionan el distintivo de producto de gama alta. Estas cualidades son:

Power Choke 60A Premium: Proporcionan un mayor y mejor voltaje Vcore a la placa base
Memory Alloy Choke Premium: Nueva generación de alloy chokes con un diseño del disipador altamente magnético y resistente al calor. La entrega de potencia es más estable y fiable a la placa base

Energía Digi

Esta placa base utiliza diseño de generación digital PWM (Modulación por ancho de pulsos) que proporciona un voltaje CPU Vcore más eficiente. La estabilidad y la vida útil de la placa base es mucho mayor.

Soporte de procesadores y de memoria RAM de la Asrock H110TM-ITX

Se trata de una placa con socket 1151 que admite procesadores intel de hasta 7a Generación. Admite módulos de memoria RAM DDR4 de 2133 MHz en doble canal. Dispone de 2 slots, admitiendo un máximo de 32 Gb.

La Asrock H110TM-ITX utiliza el chipset H110, pensado para usuarios que no tengan necesidades avanzadas y solo busquen montar un equipo económico.

Conectividad, audio y expansión de la Asrock H110TM-ITX

La Asrock H110TM-ITX tiene las limitaciones de su formato y medidas. Aunque dentro de sus proporciones, es capaz de servir suficientes opciones para cubrir las necesidades basicas. De tal forma hay lugar para 4 USB 3.1 Gen1. Internamente dispone solo de 1 PCIe 3.0 x4 y 1 M.2 (Key E) que soporta el modulo WiFi/BT tipo 2230. Para dispositivos de almacenamiento tradicionales cuenta con 2 SATA3 y 1 mSATA. Por el lado de la imagen: salidas HDMI y DVI-D.

Ofrece Audio 7.1 canales HD, suministrado por el chip Realtek ALC892 Audio Codec. La conexión a red esta servida por tarjeta Gigabit LAN 10/100/1000 Mb/s.

Especificaciones técnicas de la Asrock H110TM-ITX

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base:

Asrock H110TM-ITX
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatibles	Soporta Procesadores de 7 ª y 6 ª Generación Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron®
Socket	LGA1151
Formato	Formato Mini-ITX 6.7-in x 6.7-in / 17 cm x 17 cm
CHIPSET
Modelo	Intel® H110
Interfaz de almacenamiento	2 conectores SATA3 6.0 Gb (support NCQ, AHCI y Hot Plug) 1 conector mSATA (support NCQ, AHCI and Hot Plug)
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)	Soporta memoria DDR4 2133 non-ECC, un-buffered Soporta módulos de memoria ECC SO-DIMM (operan en modo no-ECC)
Cantidad máxima admitida	2 x DDR4 ranuras DIMM Máxima capacidad de memoria del sistema: 32 GB
Arquitectura	Tecnología de memoria Dual Channel DDR4
Otros	Soporta Intel® Extreme Memory Profile (XMP) 2.0
CONECTORES
Interna	CIR Header 2 COM Port Headers TPM Header SPDIF Out Connector Monitor Switch Header Backlight Power Jumper Panel Power Jumper Backlight & Amp Volume Control Header LVDS Connector Home Theater PC Header CPU Fan Connector (4-pin) Chassis Fan Connector (4-pin) (Smart Fan Speed Control)** Front Panel Audio Connector Analog Surround Audio Header Digital MIC Header 3W Audio AMP Output Wafer Header Internal Power Header SATA Power Connector 3 x USB 2.0 Headers (Support 5 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) 1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection (ASRock Full Spike Protection))
Externa	DC Jack (Compatible with the 19V power adapter) DVI-D Port HDMI Port 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) 2 x USB 3.1 Gen1 Ports (Supports ESD Protection (ASRock Full Spike Protection)) RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) HD Audio Jacks: Front Speaker / Microphone
AUDIO
Especificaciones	Audio 7.1 CH HD con protección de contenido (Realtek ALC892 Audio Codec) Soporta audio Premium Blu-ray Soporta protección contra sobretensiones Capacitadores de audio ELNA
CONECTIVIDAD
LAN	Gigabit LAN 10/100/1000 Mb/s Giga PHY Intel® I219V Soporta Wake-On-LAN Soporta Protección Lightning/ESD Soporta Ethernet 802.3az eficiente energéticamente Soporta PXE
ZÓCALOS DE EXPANSIÓN
	1 ranura PCI Express 3.0 x4 Socket M.2 (Key E), soporta modulo WiFi/BT tipo 2230
GRÁFICOS
Especificaciones	Soporta Gráficos integrados Intel® UHD Visual : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530/630 Pixel Shader 5.0 DirectX 12 Tamaño máximo memoria 1024MB Múltiples opciones de salida gráficos: LVDS, DVI-D y HDMI Soporta HDMI con máxima resolución hasta 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz Soporta DVI-D con máxima resolución hasta 1920×1200 @ 60Hz Soporta LVDS con máxima resolución hasta 1920×1200 @ 60Hz Soporta Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI (Se necesita compatibilidad con monitor HDMI) Soporta HDCP con puertos DVI-D y HDMI
Otros
Bios	64 Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe Activación compatible con ACPI 5.0 Soporta SMBIOS 2.7 DRAM multi-ajuste de voltaje
Monitorización del hardware	CPU/Chassis temperature sensing CPU/Chassis Fan Tachometer CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature) CPU/Chassis Fan multi-speed control Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore
