Asrock AB350M Pro4, concentración de poder gaming

Saludos Gizcomputers. Seguimos presentando placas de Asrock para CPUs Ryzen. En este caso es el turno de la Asrock AB350M Pro4. Una placa base con el punto de mira puesto en esos gamers que buscan calidad a precios razonables. Aunque si eres de los que tira la casa por la ventana, mira la Asrock Fatal1ty X370 Gaming 4K, un modelo superior que incluye iluminacion LED y el chipset TOP de AMD.

Dicho esto, veamos las características más importantes del modelo Asrock AB350M Pro4.

Diseño y construcción de la Asrock AB350M Pro4.

La Asrock AB350M Pro4 es una placa en formato Micro ATX ( 24.4 cm x 24.4 cm ), de la serie PRO. Esta gama de Asrock que ofrece placas base con audio y diseño gráfico mejorado, además de la mejor estabilidad, pensando específicamente en los jugadores.

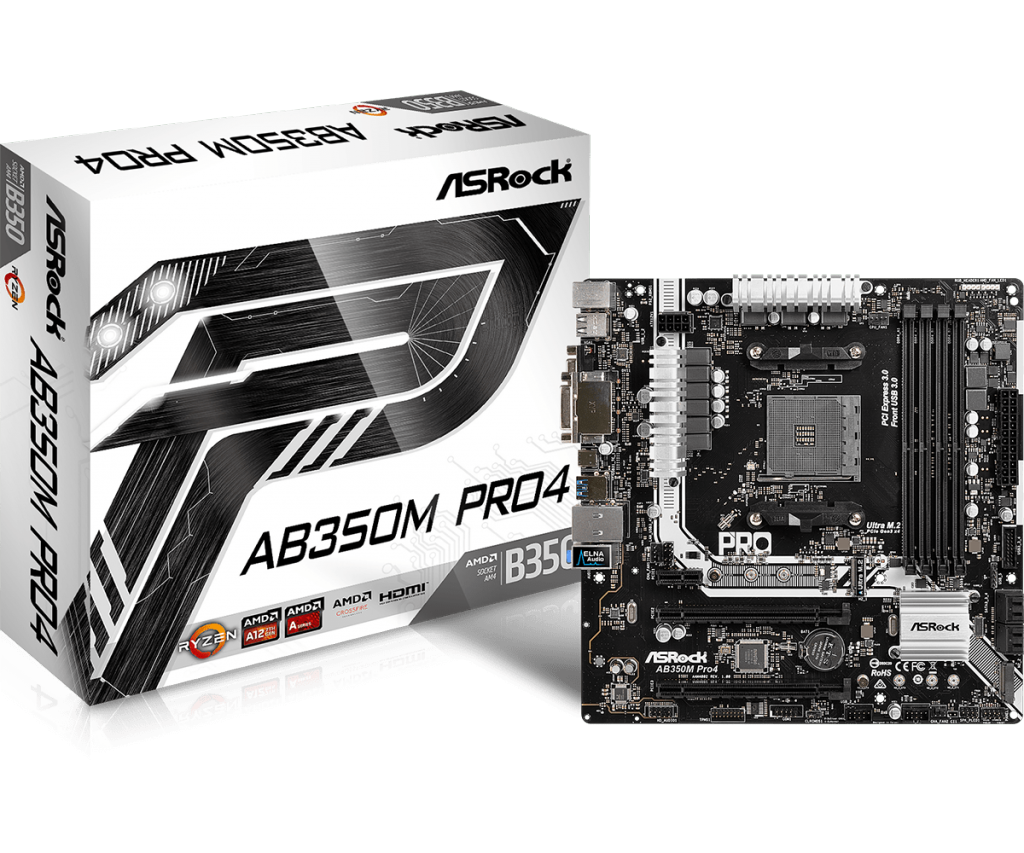

Asrock AB350M Pro4

La serie Pro se identifica por su PCB Negro Zafiro con toques en blanco. Esta apariencia de negro puro, es un intento del fabricante por representar la calidad sólida como una roca y darle a la placa base a su vez un toque más misterioso. Como todas las de la gama el diseño de PCB de tela de cristal de alta densidad reduce las brechas entre las capas PCB para proteger la placa base contra cortocircuitos eléctricos causados por la humedad. Las capas internas son de cobre de 2 onzas. Y se emplea únicamente un cobre cuidadosamente seleccionados para PCB. Esto proporciona una temperatura más baja y una mayor eficiencia energética para overclocking.

A diferencia de las placas base tradicionales que utilizan alimentación analógica, esta placa base utiliza diseño de siguiente generación digital PWM (Modulación por ancho de pulsos) que proporciona voltaje CPU Vcore más eficiente y sin problemas, de modo que la estabilidad y la vida útil de la placa base es mucho mayor.

Soporte de procesadores y de memoria RAM de la Asrock AB350M Pro4.

Viene equipada con el socket AM4 para soportar procesadores AMD A Bristol Ridge y Ryzen (Summit Ridge). Admite módulos de memoria RAM DDR4 desde 2133 MHz hasta 3200+(OC) Mhz, en doble canal. Tiene 4 slots para un máximo de 64Gb.

La Asrock AB350M Pro4 emplea el AMD Promontory B350, perteneciente a la nueva gama de chipsets diseñados para soportar los procesadores Ryzen. Aunque se trata del modelo intermedio de esta nueva gama de chipsets admite el overclocking. En la siguiente tabla comparativa podéis analizar sus características completas y la del resto de modelos.

Especificaciones técnicas de la Asrock AB350M Pro4.

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Asrock AB350M Pro4:

Asrock AB350M Pro4
Procesadores compatibles y formato
Procesadores compatibles	Soporta AMD Socket AM4 A-Series APUs (Bristol Ridge) y Ryzen Series CPUs (Summit Ridge)
Formato	9.6-in x 9.6-in, 24.4 cm x 24.4 cm Formato Micro ATX
Chipset
Modelo	AMD Promontory B350
Interfaz de almacenamiento	4 x conectores SATA3 de 6.0 Gb/s, Soporta RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug* 1 x Socket Ultra M.2 (M2_1), Soporta M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU) 1 x Socket M.2 (M2_2), Soporta M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module
Puertos USB	2 x puertos USB 2.0 (Soporta Protección ESD) 1 x USB 3.0 Type-C Port (Soporta Protección ESD) 4 x puertos USB 3.0 (Soporta Protección ESD)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)	4 x ranuras DDR4 AMD Ryzen series CPUs Soporta DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered AMD 7th Gen A-Series APUs Soporta DDR4 2400/2133 ECC & non-ECC, un-buffered*
Cantidad máxima admitida	64GB
Arquitectura	Dual Channel (Doble canal)
Otros	Ranuras DIMM con contactos 15μ Oro
Conectividad
Interna	1 x puerto COM Header 1 x cabecera TPM 1 x LED de alimentación y header de altavóz 1 x RGB LED Header 1 x AMD Fan LED Header 1 x conector ventilador Procesador (4-pin) 2 x conectores ventilador caja (1 x 4-pin, 1 x 3-pin) (Control de velocidad ventilador Smart Fan) 1 x conector alimentación 24 pin ATX 1 x conector alimentación 8 pin 12V 1 x Conector panel frontal audio 1 x AMD LED Fan USB Header 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD) 1 x cabezal USB 3.0 (soporta 2 puertos USB 3.0) (Soporta Protección ESD)
Externa	1 x Puerto ratón PS/2 1 x Puerto teclado PS/2 1 x puerto D-Sub 1 x puerto DVI-D 1 x puerto HDMI 1 x Puerto con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad) Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono
Audio
Audio	Audio 7.1 CH HD con protección de contenido (Realtek ALC892 Audio Codec) Soporta audio Premium Blu-ray Soporta protección contra sobretensiones Capacitadores de audio ELNA
LAN
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/s Realtek RTL8111GR Soporta Wake-On-LAN Soporta Protección Lightning/ESD Soporta Detección Cable LAN Soporta Ethernet 802.3az eficiente energéticamente Soporta PXE
Zócalos de Expansión
AMD Ryzen series CPUs 1 x ranura PCI Express 3.0 x16 (PCIE2: modo x16) 1 x ranura PCI Express 2.0 x16 (PCIE3: modo x4) AMD 7th A-Series APUs 1 x ranura PCI Express 3.0 x16 (PCIE2: modo x8) 1 x ranura PCI Express 2.0 x16 (PCIE3: modo x4) 1 x ranura PCI Express 2.0 x1 Soporta AMD Quad CrossFireX™ y CrossFireX™
VGA
Integrated AMD Radeon™ R-Series Graphics in A-series APU* DirectX 12, Pixel Shader 5.0 Tamaño máximo memoria 2GB Múltiples opciones de salida gráficos: D-Sub, DVI-D y HDMI Soporta Triple Monitor Soporta HDMI con maxima resolución hasta 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz Soporta DVI-D con maxima resolución hasta 1920×1200 @ 60Hz Soporta D-Sub con maxima resolución hasta 1920×1200 @ 60Hz Soporta Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI (Se necesita compatibilidad con monitor HDMI) Soporta HDCP con puertos DVI-D y HDMI Soporta Blu-ray (BD) Full HD 1080p con puertos DVI-D y HDMI
OTROS
Características especiales	ASRock Super Alloy Premium 42A Power Choke PCB Negro Zafiro Alta densidad Tejido de vidrio PCB PCB 2oz Cobre ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop Sensor temperatura CPU / Chasis Sensor de velocidad del ventilador del Procesador / Chasis Ventilador silencioso Procesador/ Chasis Control de ventilador multi-velocidad Procesador/ Chasis Monitorización del Voltaje: +12V, +5V, +3.3V, Vcore
BIOS	128Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe Soporta “Plug y Play” Activación compatible con ACPI 5.1 Soporta jumperfree Soporta SMBIOS 2.3 DRAM multi-ajuste de voltaje
Sistemas operativos soportados	Compatible con Microsoft Windows® 10 64-bit

Conectividad, audio y expansión Asrock AB350M Pro4.

La Asrock AB350M Pro4 es un placa base chiquita pero matona. Lo que quiere decir que su tamaño no merma sus posibilidades. Disponemos de 1 PCIe 3.0 x16, 1 PCIe 2.0 x16 y 1 PCIe 2.0 x1. El almacenamiento incluye 4 SATA3, y los nuevos 1 Ultra M.2 (PCIe Gen3 x4) y 1 M.2 (SATA3) para hacer volar nuestros datos si conectamos discos SSD a ellos.

El apartado USB presenta de 7 USB 3.0 (1 Type-C, 2 Frontales, 4 Traseros).

Asrock ha instalado condensadores de audio ELNA en la placa base. En comparación con los capacitadores sólidos tradicionales, los capacitadores de audio ELNA apenas presentan una corriente de fuga de 3uA. Algo clave para reducir el nivel de ruido de manera significativa y satisfacer a los amantes de la música más exigentes.

La placa base soporta triple monitor. Siendo posible elegir hasta un máximo de tres interfaces de pantalla para conectar monitores y usarlos simultáneamente sin instalar otra tarjeta gráfica. Además soporta la tecnología AMD Quad CrossFireX™. Las tres salidas gráficas son:

1 HDMI
1 puerto D-Sub
1 puerto DVI-D

Conclusiones, disponibilidad y precio de la Asrock AB350M Pro4.

La Asrock AB350M Pro4 es una pequeña placa cuyo tamaño no limita sus prestaciones. Dispone de una calidad por encima de lo que su precio podría indicar. Tiene un diseño bonito y las posibilidades justas para sacarle el jugo a los procesadores Ryzen.
